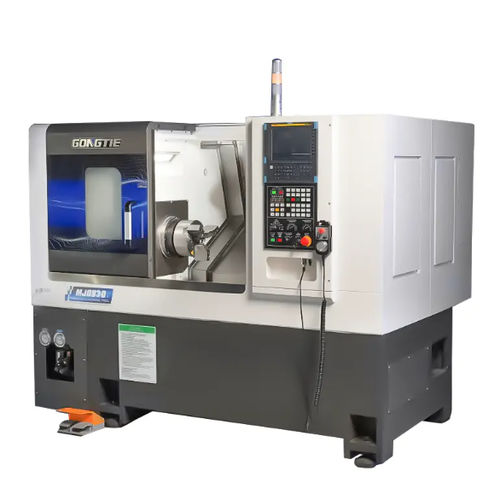

Tornio CNC MJ0830

orizzontale2 assicon bancale inclinato

Il MJ0830 è un tornio CNC a letto inclinato dotato di torretta servo a 12 stazioni e mandrino a trasmissione diretta da 15 kW (naso A2-6). Progettato per rigidità, bassa vibrazione e accuratezza di tornitura, supporta moduli di automazione e accessori per abilitare la lavorazione in due fasi su un unico tornio.

Componenti e punti chiave

• Mandrino ad azionamento diretto ad alte prestazioni con coppia costante e basse vibrazioni.
• Risposta rapida a start/stop e variazioni di regime per prestazioni di taglio stabili.
• Torretta servo personalizzata a 12 stazioni, elevata rigidità per indicizzazione rapida e tornitura pesante.
• Carro con guida a scatola ad alta rigidità; guida lineare disponibile come opzione.
• Contropunta idraulica standard; contropunta idraulica programmabile o sottomandrino opzionale.
• Progettato per integrazione con automazione: alimentatori barre, robot, sistemi gantry e dispositivi di movimentazione pezzi.

Principali parti e caratteristiche

• Letto: Letto inclinato in ghisa HT300 integrato che garantisce elevata rigidità, supporto stabile e scorrimento efficiente dei trucioli.
• Sistema CNC: Syntec 22TA standard; FANUC o SIEMENS opzionali.
• Mandrino: Mandrino motorizzato integrato con cuscinetti NSK/NTN P4, raffreddamento a olio e coppia costante.
• Chuck: Mandrino cavo idraulico 8" a 3 ganasce, Ø serraggio max 210 mm, superficie trattata e lubrificazione diretta per precisione di serraggio.
• Torretta: Torretta servo 12 stazioni, altezza centro 100 mm (configurabile), supporto per utensili motorizzati.
• Contropunta: Contropunta idraulica (cono MT4), corsa dell'asse fino a 100 mm; opzione programmabile disponibile.
• Guide & viti a ricircolo: Guida a rulli PMI 35 mm e viti a sfere PMI 3210 (X/Z) C3 con lubrificazione ad olio per elevate prestazioni e lunga durata.
• Raffreddamento e pulizia: Pompa 2V-30, serbatoio di grande capacità e filtrazione per refrigerante e rimozione trucioli.
• Sistemi elettrici e idraulici: Componenti Schneider, stazione idraulica Seven Ocean (40 L) e sistema di lubrificazione Ishan inclusi.

Opzioni / accessori disponibili

• Controller CNC: SIEMENS 828D o FANUC 0i TF.
• Utensili motorizzati (live tooling), asse C, mandrino indicizzabile.
• Sottomandrino, contropunta idraulica programmabile.
• Alimentatore barre, alimentazione anteriore/posteriore, vassoio oscillante.
• Integrazione robotica: braccio robot, sistemi gantry per carico/scarico.
• Sistemi di misura automatica, presetting utensili, raccoglitori pezzi, convogliatore trucioli, separatore nebbia oleosa, refrigerazione ad alta pressione.
• Porta automatica, interruttore blocco porta, pedale e altri dispositivi di sicurezza.

Configurazione standard (selezione)

• Letto: Slant horizontal HT300 in ghisa — Cina — Qtà: 1
• Sistema CNC: Syntec 22TA — Taiwan — Qtà: 1
• Servomotore: Syntec — Taiwan — Qtà: 1
• Mandrino principale: Mandrino motorizzato Gongtie — Cina — Qtà: 1
• Motore mandrino: Syntec SMH Series — Taiwan — Qtà: 1
• Encoder mandrino: Syntec — Taiwan — Qtà: 1
• Cuscinetti mandrino: NTN — Giappone — Qtà: 5
• Sistema raffreddamento mandrino: Xinfu — Cina — Qtà: 1
• Viti a sfere: PMI 3210 — Taiwan — Qtà: 2
• Guide lineari: PMI35 roller linear guideway — Taiwan — Qtà: 4
• Motori assi: Syntec AM11 — Taiwan — Qtà: 2
• Sistema idraulico: Seven Ocean — Taiwan — Qtà: 1
• Sistema lubrificazione: Ishan — Taiwan — Qtà: 1
• Sistema raffreddamento: Luikar — Taiwan — Qtà: 1
• Scatola attrezzi: Gongtie — Cina — Qtà: 1
• Componenti bassa tensione: Schneider — Francia — Qtà: 1

Applicazioni

• Tornitura di alberi, componenti di precisione e pezzi di medie dimensioni per automotive, macchine utensili, elettronica, aerospaziale e settori di precisione.

Caratteristiche / specifiche tecniche

• Modello: MJ0830
• Diametro max. oscillazione sul letto (mm): 650
• Diametro max. tornibile (mm): 320
• Lunghezza max. tornitura (mm): 300
• Corsa asse X (mm): 185
• Corsa asse Z (mm): 351
• Corsa contropunta (mm): 270
• Corsa canotto contropunta (mm): 100
• Naso mandrino: A2-6
• Dimensione mandrino idraulico (pollici): 8
• Diametro foro mandrino (mm): 66
• Capacità barra (int./est.) (mm): 54 / 40
• Potenza mandrino (kW): 15
• Velocità max. mandrino (r/min): 0 - 4500
• Coppia nominale / max. (N·m): 95.5 / 270
• Rapido X/Z (G0) (m/min): 20
• Quantità portautensili (pcs): 4 (standard)
• Dimensione gambo utensile (mm): 25
• ID portautensile alesatura (mm): φ40
• Altezza centro torretta opzionale (mm): 100 (posteriore)
• Quantità utensili (pcs): 8 (secondo configurazione)
• Ripetibilità X/Z (mm): 0.003
• Capacità serbatoio idraulico (L): 40
• Potenza macchina a pieno carico (kW): 23
• Dimensioni (L x W x H) (mm): 1985 x 1668 x 1988
• Peso totale macchina (kg): 3280
• Garanzia (mesi): 18
