Tornio CNC X3530-E

orizzontale2 assicon bancale inclinato

Panoramica

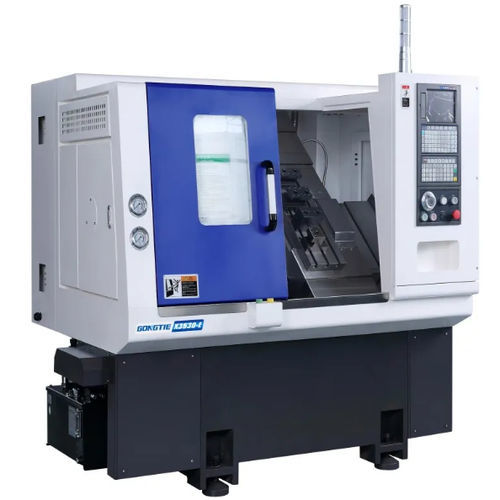

Il X3530-E è un tornio CNC a letto inclinato con sistema rotativo integrato, progettato per tornitura e tornitura-fresatura su pezzi di piccole e medie dimensioni. Presenta un letto inclinato a 45°, struttura in ghisa HT300 e mandrino a cinghia per un compromesso efficace tra coppia e rigidità nelle applicazioni industriali standard.

Caratteristiche principali

• Letto in ghisa HT300 inclinato a 45° per rigidità e migliore espulsione dei trucioli.
• Sistema CNC SYNTEC 7TA di serie; opzioni FANUC o SIEMENS disponibili.
• Mandrino a cinghia: 5,5 kW, max 3500 rpm; opzione pulegge per aumento coppia; cuscinetti 3+2 (CSC 7013/7015).
• Viti PMI grado C3 e guide CSK grado H per avanzamento e posizionamento precisi.
• Serraggio idraulico: pinza o mandrino idraulico a richiesta.
• Unità idraulica domestica (50 L, 0,75 kW) per mandrino e cilindri.
• Sistema di lubrificazione 2 L per guide e viti con separatore d'olio.
• Raffreddamento e gestione trucioli: pompa di sollevamento e serbatoio 38 L; sistema di raffreddamento mandrino incluso.
• Componenti elettrici DELIXI; quadro elettrico con climatizzazione; driver e servomotori Syntec (opzionali FANUC/SIEMENS).
• Coperture e recinzioni interne complete per sicurezza e contenimento trucioli.

Parti della macchina / Componenti

• Letto: letto inclinato integrale in ghisa HT300, verniciatura stoving, progettato per rigidità, smorzamento vibrazioni e evacuazione trucioli.
• Sistema CNC: Syntec 7TA all-in-one; opzioni FANUC o SIEMENS per integrazione e automazione.
• Mandrino: mandrino a cinghia con naso A2-5, alesaggio Ø48 mm, raffreddamento ad olio; 5,5 kW, 0–3500 rpm; cuscinetti CSC e disposizione 3+2.
• Pinza & mandrino: serraggio idraulico; porta-utensili a gang con 5 posizioni e 1 utensile rotante laterale; configurazione utensili personalizzabile.
• Guide & viti: viti PMI 2508 (φ25 mm passo 8 mm) e guide a rulli CSK (blocco 25 mm) azionate da motore AM3.
• Quadro elettrico: driver Syntec per assi, componentistica DELIXI e climatizzazione per controllo termico.
• Sistema idraulico: componenti nazionali/Taiwan; unità idraulica 50 L, 0,75 kW per mandrino e cilindri.
• Lubrificazione & raffreddamento: unità lubrificazione 2 L, pompa di sollevamento e serbatoio 38 L; raffreddamento mandrino incluso.

Configurazione standard (sintesi)

• Letto: letto inclinato HT300 in ghisa.
• Sistema CNC: Syntec 7TA (1 unità).
• Servomotori/azionamenti: componenti Syntec.
• Mandrino principale: mandrino a cinghia (1 unità) con motore Syntec.
• Viti & guide: PMI (2 unità) e CSK (4 guide).
• Sistema idraulico: Xingyuan (1 unità).
• Elementi inclusi: utensile vivo rotante, sistema lubrificazione Tongshi, sistema raffreddamento mandrino, protezioni complete.

Applicazioni

• Tornitura generale, componenti per automotive, parti per macchine tessili, componenti elettronici, lavorazioni di precisione, industria del freddo, trattamento pezzi 3C e altre applicazioni industriali di tornitura e tornitura-fresatura.

Caratteristiche / specifiche tecniche

• Modello: X3530-E
• Max. swing over bed: 420 mm
• Max. diametro di tornitura: 100 mm
• Max. lunghezza di tornitura: 120 mm
• Corsa asse X: 350 mm
• Corsa asse Z: 300 mm
• Naso mandrino: A2-5
• Alesaggio mandrino: 48 mm
• Potenza motore mandrino: 5,5 kW
• Velocità mandrino (nom./max.): 3500 rpm
• Coppia mandrino (nom./max.): 34 / 47 N·m
• Numero porta-utensili: 5
• Portautensili per alesatura: Ø20 mm
• Rapido X / Z: 20 / 20 m/min
• Ripetibilità assi: 0,005 mm
• Potenza totale macchina: 8 kW
• Dimensioni (L x W x H): 1800 x 1450 x 1610 mm
• Peso totale: 1760 kg
• Cilindro idraulico: 536 (vedi scheda)
• Alesaggio cilindro: 36 mm
• Garanzia: 12 mesi
