Tornio CNC X3630

orizzontalecon bancale inclinatoA2-5

Panoramica

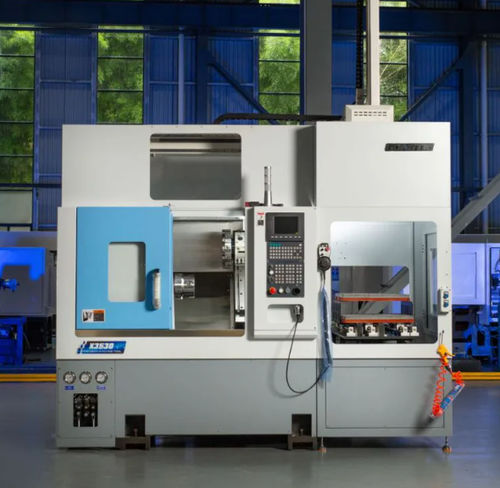

Il X3630 è un tornio CNC a letto inclinato 30° progettato per lavorazioni con attrezzatura a gang e lavoro barra. Abbina un letto inclinato in ghisa HT300 a una mandrino a trasmissione diretta integrato (A2-5, 10,8 kW, 0–5000 rpm) per garantire tagli stabili, posizionamento preciso e capacità di passaggio barra (Ø35 mm). La macchina integra sistemi idraulici, di lubrificazione e raffreddamento per produzione industriale continua.

Caratteristiche principali

• Struttura: letto inclinato integrato in ghisa HT300 30° con vernice di cottura ad alta temperatura per resistenza alla corrosione, rigidità e smorzamento delle vibrazioni.
• Controllo CNC: SYNTEC 22TA con funzioni multi-pezzo e programmazione semplificata per set-up efficiente.
• Mandrino: mandrino a trasmissione diretta A2-5 10,8 kW, 0–5000 rpm, foro mandrino Ø48 mm, coppia 37 / 113 N·m; disposizione cuscinetti NTN 3+2 con supporto P4.
• Morsetto: mandrino cavo idraulico 6 pollici (3 griffe), campo di serraggio ca. Ø17–210 mm, forza di serraggio max indicata fino a 140 kN; superfici di contatto temprate e rettificate con lubrificazione diretta.
• Componenti di movimento: viti a ricircolo PMI 3210 C3 (X/Z) e guide lineari PMI 30 mm; cuscinetti NACHI per supporto viti a ricircolo.
• Motori di alimentazione: servomotori X/Z 1,7 kW per posizionamento accurato e movimenti di avanzamento reattivi.
• Idraulica e lubrificazione: stazione idraulica Seven Ocean 40 L (1,5 kW) e sistema di lubrificazione circolare Ishan 2 L; armadio elettrico con scambiatore di calore interno.
• Raffreddamento e pulizia: serbatoio 120 L con pompa 2V-30 e filtrazione multistadio per il refrigerante.
• Componenti elettrici: componenti bassa tensione Schneider e interblocchi di sicurezza completi; blocco automatico dell'interruttore di sicurezza.
• Protezioni macchina: barriera interna in acciaio inox e carter completamente chiuso per protezione operatore e contenimento trucioli.

Configurazione standard - punti salienti

• SYNTEC 22TA CNC (Taiwan)
• Viti a ricircolo PMI 3210 C3 e guide lineari PMI 30 mm (Taiwan)
• Stazione idraulica Seven Ocean e sistema di lubrificazione Ishan (Taiwan)
• Cuscinetti NACHI (Giappone) per supporto viti a ricircolo
• Componenti elettrici Schneider (Francia)

Specifiche tecniche

• Modello: X3630
• Sbalzo massimo sul letto: Ø350 mm
• Diametro massimo di lavorazione: Ø160 mm
• Lunghezza massima di lavorazione: 120 mm
• Corsa asse X: 400 mm
• Corsa asse Z: 300 mm
• Struttura mandrino: 3 cuscinetti anteriori + 2 posteriori indipendenti
• Volano mandrino: A2-5
• Capacità barra max (interna): Ø35 mm
• Potenza mandrino: 10,8 kW (diretto)
• Intervallo velocità mandrino: 0–5000 rpm
• Altezza centro mandrino: 1120 mm
• Coppia mandrino: 37 / 113 N·m
• Potenza servo alimentazione (X/Z): 1,7 kW
• Mandrino idraulico: 6 pollici
• Avanzamento rapido X/Z: 20 m/min
• Ripetibilità: 0,003 mm
• Serbatoio idraulico: 40 L
• Motore stazione idraulica: 1,5 kW
• Capacità lubrificazione olio: 2 L
• Potenza totale macchina: 15 kW
• Dimensioni complessive (L×W×H): 1850 × 1750 × 1730 mm
• Peso totale: 2200 kg
• Garanzia: 12 mesi

Applicazioni

• Tornitura di alberi, perni e pezzi cilindrici di precisione
• Produzione ad alto volume con alimentazione a barra e lavorazioni per conto terzi
• Componenti per automotive, impianti idraulici, pneumatici e meccanica generale

Assistenza e garanzia

• Garanzia 12 mesi su componenti e manodopera
• Ricambi e supporto tecnico disponibili tramite la rete di distribuzione
