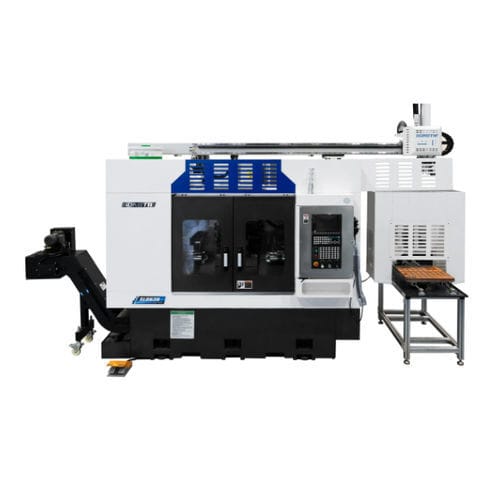

Centro di tornitura-fresatura CNC SL0636

orizzontale6 assia banco inclinato

Il SL0636 è un centro tornio‑fresa CNC con letto inclinato 45°, doppio mandrino e doppio portautensili motorizzato, che consente tornitura, fresatura, foratura e maschiatura di precisione in un unico serraggio. Progettato per la produzione efficiente di pezzi finiti, supporta soluzioni di automazione opzionali (portali, robot, alimentatori di barre, nastri per trucioli).

Caratteristiche principali

• Accoppiamento mandrino/sottomandrino con utensili motorizzati per operazioni combinate di tornitura, fresatura, foratura e maschiatura.
• Lavorazione in un unico serraggio per fornire pezzi finiti in una sola impostazione, riducendo movimentazione e tempi ciclo.
• Letto integrale in ghisa HT300 inclinato 45° per rigidità e smorzamento delle vibrazioni; protezione completamente chiusa e paratia interna in acciaio inox.
• Soluzioni di automazione opzionali: sistemi a portale, manipolazione robotica, alimentatori di barre, raccoglitori pezzi, convogliatori di trucioli.

Parti della macchina / Componenti

• Corpo macchina: Letto integrato HT300 45° con vernice di cottura ad alta temperatura per resistenza alla corrosione e rigidità.
• Sistema CNC: SYNTEC 22TA (comunicazione seriale, memoria 4G); supporta programmazione multi‑asse e azionamenti servo.
• Mandrino / Sottomandrino: Mandrini elettrici a trasmissione diretta con cuscinetti NTN P4 ad alta rigidità per precisione e basse vibrazioni.
• Morsetto: Mandrino idraulico cavo a 3 ganasce (6"+6" o 8" opzionale), superfici rettificate e indurite, lubrificazione diretta.
• Torretta: Utensili motorizzati disponibili (testa singola o doppia; radiale/assiale; asse Y opzionale).
• Guide: Guide a rulli PMI per carichi pesanti e alta rigidità.
• Vite a ricircolo di sfere: PMI C3 (3210) con lubrificazione ad olio e raffreddamento per avanzamenti rapidi e lunga durata.
• Stazione idraulica: Unità Seven Ocean 40L che fornisce potenza stabile per cilindri, mandrino e contropunta.
• Lubrificazione: Sistema automatico Ishan 2L fornito riempito prima della consegna.
• Raffreddamento e fluidi: Sistema Luikar, serbatoio 120L, separazione olio‑acqua e vasca con doppia pompa per raffreddamento e pulizia.
• Elettrici: Componenti bassa tensione Schneider; quadro elettrico con scambiatore di calore e climatizzazione opzionale.
• Periferiche opzionali: Raccoglitore nebbia d'olio, tastatore Renishaw, compensazione termica, raccoglitore pezzi, regolatore di tensione.

Opzioni

• Sistemi CNC alternativi: Fanuc o Siemens.
• Automazione: Robot a portale, robot articolati, carico a portale, alimentatori di barre, alimentazione tramite vassoio oscillante.
• Movimentazione e finitura: Raccoglitore pezzi, convogliatore trucioli, alimentatore di barre.
• Processo e sicurezza: Misura automatica, sistemi di misurazione utensile, porta automatica e blocco, pedale, refrigerante ad alta pressione, approvvigionamento idrico centrale.

Specifiche tecniche

• Modello: SL0636
• Diametro max. di tornitura (mm): φ500
• Diametro max. su skateboard (mm): φ160
• Diametro max. tornibile (mm): φ360 (disco)
• Distanza max. tra due mandrini (mm): 700
• Lunghezza max. lavorabile con mandrino 6" (mm): 125 (singola pista)
• Assi X1 / X2 (corsa diametro mm): 1000 / 1000
• Assi Z1 / Z2 (corsa mm): 350 / 350
• Asse Z3 (sottomandrino) corsa max (mm): /
• Assi controllati: 6 assi (X1 + X2 + Z1 + Z2 + C1 + C2)
• Vite a sfere X1 / X2: 3210-C3
• Coppia motore assi X1 / X2: AM8
• Vite a sfere Z1 / Z2: 3210-C3
• Coppia motore consigliata Z1 / Z2: AM11
• Letto / Corpo: Letto fuso integrale 45°
• Velocità max mandrino (giri/min): 50 - 5000
• Passaggio mandrino & sottomandrino (mm): φ56
• Naso mandrino: A2-5
• Potenza mandrino elettrico (kW): 13.4
• Tipi di mandrino opzionali: Tipo 0640 / Tipo L46

Configurazione standard (elementi selezionati)

• Corpo macchina: Letto inclinato HT300 ghisa — Cina — Qtà: 1
• Sistema CNC: SYNTEC 22TB (Taiwan) — Qtà: 1
• Mandrino: Mandrino elettrico 13,4 kW (Cina) — Qtà: 1
• Sottomandrino: Mandrino elettrico 13,4 kW (Cina) — Qtà: 1
• Vite X/Z: Vite a sfere PMI C3 (Taiwan)
• Guide X/Z: Guide a rulli PMI (Taiwan)
• Mandrino: Mandrino cavo idraulico 3 ganasce (6/8" opzionale) — Taiwan
• Utensili motorizzati: Testa singola/doppia radiale/assiale (opzionale)
• Sistema idraulico: Seven Ocean 40L (Taiwan)
• Lubrificazione: Ishan 2L (Taiwan)
• Sistema di raffreddamento: Luikar sollevamento 30m (Cina)
• Serbatoio acqua: 120L (Cina)
• Elettrico bassa tensione: Schneider (Francia)
• Luci: Luce lavoro e luce avvertimento — Qtà: 2
