Centro di tornitura-fresatura CNC MD10100
orizzontale2 assia banco inclinato

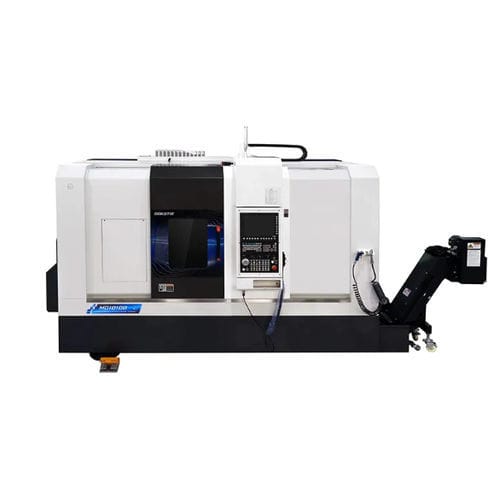

Centro di tornitura-fresatura CNC - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - orizzontale / 2 assi / a banco inclinato
Centro di tornitura-fresatura CNC - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - orizzontale / 2 assi / a banco inclinato
Centro di tornitura-fresatura CNC - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - orizzontale / 2 assi / a banco inclinato - immagine - 2
Centro di tornitura-fresatura CNC - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - orizzontale / 2 assi / a banco inclinato - immagine - 3
Centro di tornitura-fresatura CNC - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - orizzontale / 2 assi / a banco inclinato - immagine - 4
Centro di tornitura-fresatura CNC - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - orizzontale / 2 assi / a banco inclinato - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di ordine
CNC
Tipi
orizzontale
Numero di assi
2 assi
Struttura
a banco inclinato
Altre caratteristiche
con torretta, di precisione, con asse Y, a caricamento automatico, con robot a portale, con caricatore di barra integrato
Diametro

600 mm
(23,62 in)

Corsa X

185 mm
(7,28 in)

Corsa Z

556 mm
(21,89 in)

Massa della macchina

3.310 kg
(7.297,3 lb)

Potenza della batteria

13,4 kW
(18,22 hp)

Velocità di rotazione

Min.: 0 rpm
(0 rad.min-1)

Max.: 5.000 rpm
(31.415,927 rad.min-1)

Descrizione

Panoramica MD0642
  • MD0642 è un tornio‑fresa CNC a letto inclinato progettato per lavorazioni in due fasi, dotato di torretta di potenza a 12 postazioni e sottomandrino opzionale per linee produttive automatizzate.
  • Costruzione robusta per taglio pesante con letto in ghisa HT300 e carenatura completa per controllo trucioli e sicurezza.


Caratteristiche principali
  • Mandrino sincrono ad azionamento diretto con raffreddamento ad olio e cuscinetti di alta precisione per coppia costante e ridotte vibrazioni.
  • Controllo CNC Syntec 22TA (Fanuc o Siemens opzionali) per programmazione multi‑operazione.
  • Torretta elettrica BMT55 a 12 postazioni (servo) adatta per tornitura e fresatura pesante; opzione asse Y disponibile.
  • Mandrino idraulico cavo 6" con 3 ganasce e contropunta idraulica (cono MT4) per lavoro barra.
  • Guide a rulli e viti a sfera X/Z per elevata rigidità, alta velocità di avanzamento e posizionamento ripetibile.
  • Sistemi integrati di lubrificazione, raffreddamento, pompa di sollevamento e filtrazione.


Componenti / assiemi
  • Letto: Ghisa HT300 a letto inclinato con vernice di cottura ad alta temperatura per rigidità e protezione anticorrosione.
  • Sistema CNC: Syntec 22TA (standard); Fanuc o Siemens opzionali.
  • Mandrino: Mandrino sincrono integrato con raffreddamento ad olio, cuscinetti NTN/NSK e naso A2‑5 (foro Ø56 mm).
  • Mandrino portapezzi: Mandrino idraulico cavo 6" 3 ganasce, superfici indurite e lubrificazione diretta.
  • Torretta: BMT55 12 postazioni per lavorazioni intensive.
  • Guide & viti: Guide a rulli PMI e viti a sfera X/Z PMI con lubrificazione e raffreddamento.
  • Raffreddamento & filtrazione: Pompa Luikar 2V‑30, serbatoio di grande capacità e filtri.
  • Quadro elettrico: Componenti Schneider, blocco di sicurezza e scambiatore di calore interno.


Configurazione standard (elementi selezionati)
  • Corpo macchina: Ghisa HT300, letto inclinato.
  • Sistema CNC: Syntec 22TA (Taiwan).
  • Mandrino: Mandrino integrato con raffreddamento olio.
  • Viti a sfera: X/Z PMI.
  • Motori assi X/Z: Servomotori Syntec (serie AM).
  • Cuscinetti mandrino: NTN (Giappone).
  • Sistema idraulico: Seven Ocean (40 L).
  • Sistema di lubrificazione: Ishan (2 L).
  • Componenti elettrici: Schneider.
  • Copertura completa e paratia interna in acciaio inox.


Opzioni disponibili
  • Sistema CNC Fanuc o Siemens.
  • Raccoglitore di pezzi, convogliatore pezzi.
  • Alimentatore di barre e carico automatico.
  • Convogliatore di trucioli e filtrazione avanzata.
  • Robot a portale, robot antropomorfo o altre integrazioni di automazione.


Specifiche tecniche
  • Modello: MD0642
  • Diametro max. sopra il letto: Ø650 mm
  • Diametro max. di tornitura: Ø320 mm
  • Lunghezza max. di tornitura: 420 mm
  • Corsa asse X: 185 mm
  • Corsa asse Z: 556 mm
  • Corsa contropunta: 470 mm
  • Corsa del fourreau: 100 mm
  • Potenza/coppia utensile vivo: 3.1 kW / 15 N·m
  • Naso mandrino: A2‑5
  • Foro mandrino: Ø56 mm
  • Capacità barre (int./est.): 45 / 35 mm
  • Potenza mandrino: 13.4 kW
  • Velocità max. mandrino: 0–5000 rpm
  • Coppia nominale/max. mandrino: 64–120 N·m
  • Torretta: BMT55, 12 postazioni
  • Velocità rapida X/Z: 20 m/min
  • Ripetibilità X/Z: 0.003 mm
  • Serbatoio idraulico: 40 L
  • Potenza totale macchina: 24 kW
  • Dimensioni (L×W×H): 2262 × 1668 × 1988 mm
  • Peso totale: 3310 kg
  • Garanzia: 18 mesi
  • MOQ: 1 set
