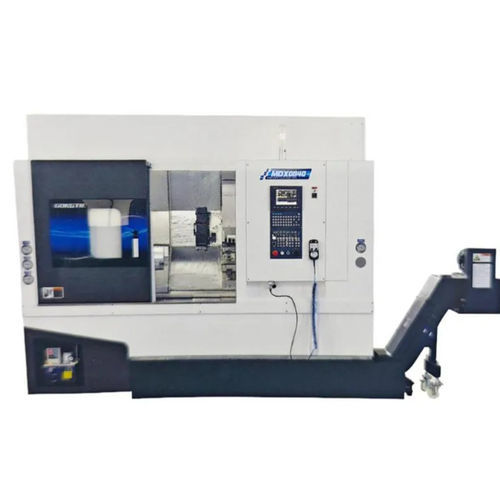

Centro di tornitura-fresatura CNC MDX0840

orizzontale3 assia banco inclinato

MD0642 è un tornio-fresa CNC a letto inclinato progettato per lavorazioni in due fasi, dotato di torretta elettrica e sottomandrino per applicazioni industriali che richiedono stabilità e possibilità di automazione.

Caratteristiche principali

• Mandrino a trasmissione diretta con coppia costante e precisione di posizionamento.
• Sistema CNC Syntec 22TA (FANUC/SIEMENS opzionali) per programmazione e controllo avanzati.
• Mandrino sincrono integrato: alta velocità, bassa vibrazione e capacità di tornitura e fresatura combinate.
• Torretta BMT55 a 12 stazioni progettata per lavorazioni gravose e rapida sostituzione utensili.
• Mandrino cavo idraulico 6" a 3 ganasce e contropunta idraulica (cono MT4) per supporto pezzi lunghi.
• Viti a sfere PMI e guide a rulli PMI per precisione di avanzamento e lunga durata.

Componenti e sistemi

• Letto in ghisa HT300 con elevata rigidità e smorzamento delle vibrazioni.
• Sistema CNC Syntec con funzioni integrate e programmazione semplice.
• Mandrino sincrono con cuscinetti NTN P4 e raffreddamento ad olio; naso mandrino A2-5.
• Torretta BMT55-12 con asse Y interpolato come opzione per lavorazioni di fresatura.
• Stazione idraulica Seven Ocean (40 L) e sistema di lubrificazione automatico Ishan (2 L).

Opzioni e automazione

• Soffiaggio ad aria
• Live tool (utensile motorizzato)
• Robot antropomorfo (braccio)
• Indicizzazione asse C
• Mandrino indicizzabile
• Alimentatore barre
• Robot a portale per carico/scarico
• Utensili da taglio
• Raccoglitore pezzi
• Sistema di misura automatico
• Porta automatica
• Nastro trasportatore per trucioli
• Compensazione raggio automatica
• Pistola ad aria
• Collettore nebbia d'olio
• Sistema refrigerante ad alta pressione
• Pistola ad acqua
• Interruttore blocco porta
• Sistema di misura utensile
• Pinza o mandrino idraulico
• Pulsante a pedale

Caratteristiche / specifiche tecniche

• Modello: MD0642
• Diametro massimo oscillazione sul letto: 650 mm
• Diametro massimo di tornitura: 320 mm
• Lunghezza massima di tornitura: 420 mm
• Corsa asse X: 185 mm
• Corsa asse Z: 556 mm
• Corsa contropunta: 470 mm
• Corsa manicotto contropunta: 100 mm
• Potenza / coppia motore utensile vivo: 3.1 kW / 15 N·m
• Tipo naso mandrino: A2-5
• Dimensione mandrino idraulico: 6"
• Diametro foro mandrino: 56 mm
• Capacità barra (int./est.): 45 / 35 mm
• Potenza motore mandrino: 13.4 kW
• Velocità mandrino: 0 – 5000 rpm
• Coppia nominale / massima mandrino: 64 – 120 N·m
• Velocità rapida assi X/Z: 20 m/min
• Porte-utensili (standard): 6
• Numero strumenti torretta (opzionale): 12
• Dimensione gambo utensile: 25 mm
• ID portautensile alesatura: φ40
• Ripetibilità assi X/Z: 0.003 mm
• Capacità serbatoio idraulico: 40 L
• Potenza totale macchina: 24 kW
• Dimensioni (L x W x H): 2262 x 1668 x 1988 mm
• Peso totale: 3310 kg
• Garanzia: 18 mesi
• MOQ: 1 set
