Centro di tornitura-fresatura CNC MD0642
orizzontale2 assia banco inclinato

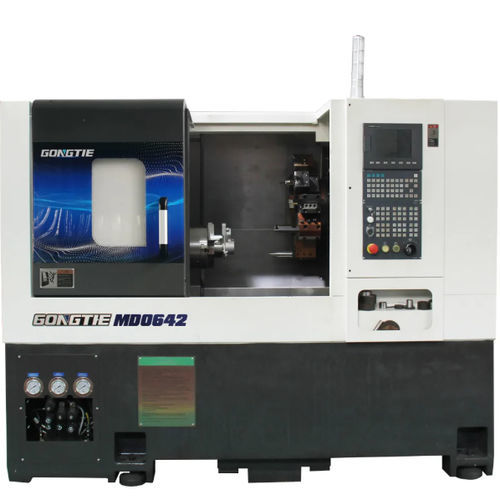

Centro di tornitura-fresatura CNC - MD0642 - Ningbo GongTie Precision Machinery Co.,LTD - orizzontale / 2 assi / a banco inclinato
Centro di tornitura-fresatura CNC - MD0642 - Ningbo GongTie Precision Machinery Co.,LTD - orizzontale / 2 assi / a banco inclinato
Centro di tornitura-fresatura CNC - MD0642 - Ningbo GongTie Precision Machinery Co.,LTD - orizzontale / 2 assi / a banco inclinato - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di ordine
CNC
Tipi
orizzontale
Numero di assi
2 assi
Struttura
a banco inclinato
Altre caratteristiche
con torretta, di automatizzazione, idraulico, con grande mandrino, con robot a portale, con caricatore di barra integrato
Diametro

650 mm
(25,59 in)

Corsa X

185 mm
(7,28 in)

Corsa Z

556 mm
(21,89 in)

Massa della macchina

3.310 kg
(7.297,3 lb)

Potenza della batteria

13,4 kW
(18,22 hp)

Velocità di rotazione

Min.: 0 rpm
(0 rad.min-1)

Max.: 5.000 rpm
(31.415,927 rad.min-1)

Descrizione

Panoramica

  • MD0642 è un tornio-fresa CNC a letto inclinato progettato per lavorazioni combinate di tornitura e fresatura, dotato di torretta BMT55 a 12 stazioni e sottomandrino opzionale per lavorazioni in due fasi.
  • Architettura macchina concepita per asportazioni pesanti, mandrino a trasmissione diretta a coppia costante, guide e viti PMI e integrazione di soluzioni di automazione per produzione in serie.


Caratteristiche principali

  • Mandrino sincrono a trasmissione diretta con coppia costante su tutta la gamma; naso A2-5, 13,4 kW, 0–5000 rpm, raffreddamento ad olio; cuscinetti NTN/NSK grado P4 (3+2).
  • Torretta elettrica BMT55 a 12 stazioni con supporto asse Y — supporta fino a 12 utensili servo per lavorazioni pesanti e fresatura.
  • Mandrino cavo idraulico 6" (3 ganasce), diametro di serraggio circa 17–210 mm, forza di serraggio max ~140 kN.
  • Contropunta idraulica (cono MT4) corsa manicotto 100 mm, corsa massima 470 mm; contropunta programmabile opzionale.
  • Controllo CNC Syntec 22TA di serie (FANUC o SIEMENS opzionali) con servomotori Syntec; programmazione per sequenze a due fasi.
  • Sistemi raffreddamento/pulizia: pompa Luikar 2V-30, serbatoio di grande capacità e filtrazione; raffreddamento mandrino e evacuazione trucioli previste.
  • Pronta per automazione: alimentatore barre, integrazione robot/portale, convogliatore trucioli, raccoglitore pezzi e opzioni di controllo dimensionale automatico.


Componenti principali (sintesi)

  • Letto: letto inclinato in ghisa HT300 per rigidità e miglior deflusso trucioli; verniciatura a forno.
  • CNC e azionamenti: Syntec 22TA standard; servomotori Syntec (AM11) e azionamento mandrino Syntec SMH; FANUC/SIEMENS opzionali.
  • Mandrino: mandrino sincrono integrato 13,4 kW, 0–5000 rpm, naso A2-5, foro mandrino 56 mm.
  • Mandrino portapezzo: mandrino cavo idraulico 6" con superfici temprate e lubrificazione diretta.
  • Torretta: BMT55 12 stazioni, supporta utensili servo e lavorazioni con asse Y.
  • Guide e viti: guide a rulli PMI 35 mm e viti a sfere PMI 3210 (X/Z), grado C3, lubrificazione olio e raffreddamento.
  • Idraulica e lubrificazione: centrale idraulica Seven Ocean 40 L e sistema di lubrificazione Ishan 2 L per guide e viti.
  • Elettrico: componenti bassa tensione Schneider con bloccaggio di sicurezza e scambiatore di calore.


Configurazione standard (selezionata)

  • Letto inclinato HT300 in ghisa.
  • Sistema CNC Syntec 22TA; servomotori Syntec AM11.
  • Mandrino motorizzato Gongtie; azionamento Syntec SMH; encoder Syntec.
  • Cuscinetti mandrino NTN (x5).
  • Viti a sfere PMI 3210 (X/Z) e guide PMI 35.
  • Pompa refrigerante Luikar 2V-30; centrale idraulica Seven Ocean; sistema lubrificazione Ishan; componenti elettrici Schneider.


Opzioni

  • Sistema CNC alternativo: FANUC o SIEMENS.
  • Guide e viti THK opzionali.
  • Sottomandrino per lavorazioni in due fasi o tornitura del lato opposto.
  • Alimentatore barre (PRO Ray VS65), convogliatore trucioli, robot portale/braccio, raccoglitore pezzi, utensili live e sistemi di misura automatici.


Specifiche tecniche

  • Modello: MD0642
  • Diametro massimo oltre il letto: 650 mm
  • Diametro massimo di tornitura: 320 mm
  • Lunghezza massima di tornitura: 420 mm
  • Corsa asse X: 185 mm
  • Corsa asse Z: 556 mm
  • Corsa contropunta: 470 mm
  • Corsa manicotto: 100 mm
  • Motore utensile vivo: 3,1 kW / 15 N·m
  • Naso mandrino: A2-5 ; foro mandrino: 56 mm
  • Mandrino idraulico: 6" ; capacità barre (int./est.): 45 / 35 mm
  • Potenza mandrino: 13,4 kW ; velocità: 0–5000 rpm ; coppia nominale/massima: 64 – 120 N·m
  • Rapido X/Z (G0): 20 m/min ; ripetibilità X/Z: 0,003 mm
  • Portautensili (standard): 6 ; stazioni torretta: 12 ; gambo utensile: 25 mm
  • Capacità serbatoio idraulico: 40 L ; potenza totale macchina: 24 kW
  • Dimensioni (L x P x A): 2262 x 1668 x 1988 mm ; peso: 3310 kg
  • Garanzia: 18 mesi ; MOQ: 1 set
