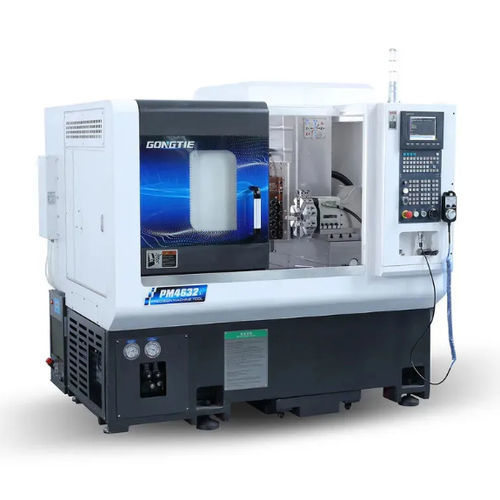

Centro di tornitura-fresatura CNC PM4632

orizzontale2 assia base piana

Tornio CNC orizzontale a bancale piatto PM4632 di alta precisione per operazioni combinate di tornitura e tornitura-fresatura, progettato per taglio pesante, lavorazioni multi-asse e produzione automatizzata.

Caratteristiche principali

• Torretta servo a 8 postazioni con altezza centro 63 mm per indicizzazione flessibile e rapida sostituzione utensili.
• Utensili motorizzati 4+4 (live tools) e torretta verticale di potenza con asse Y (corsa Y ±120 mm) per tornitura-fresatura e asportazioni pesanti.
• Mandrino motorizzato sincrono (11,7 kW) con coppia costante e cuscinetti NTN grado P4 per elevata precisione e bassa vibrazione.
• Sistema CNC Syntec 22TB di serie (FANUC o SIEMENS opzionali) e azionamenti servo Syntec.
• Carrozzeria completa, componenti elettrici a bassa tensione Schneider e sistemi integrati di lubrificazione e raffreddamento.

Configurazione standard

• Banco: bancale piatto orizzontale in ghisa HT300.
• Sistema CNC: Syntec 22TB.
• Servomotori: Syntec.
• Mandrino principale: mandrino motorizzato Gongtie; azionamento mandrino Syntec SMH.
• Encoder mandrino: Syntec; cuscinetti mandrino: KOYO / NTN / NSK (Giappone), qta 5 (grado P4).
• Sistema di raffreddamento mandrino: Xinfu.
• Viti a ricircolo di sfere: PMI 3210 (Taiwan), qta 2; guide: PMI 35 roller linear guide, qta 4.
• Motori assi: Syntec AM11, qta 2.
• Torretta: torretta servo 8 postazioni, altezza centro 63 mm; utensileria: 4+4 live tools.
• Sistema idraulico: Seven Ocean 40 L; lubrificazione: Ishan; impianto di raffreddamento: Luikar 68 L.
• Valigia porta-utensili: Gongtie; componenti elettrici bassa tensione: Schneider.

Configurazione opzionale

• Sistema CNC FANUC o SIEMENS.
• Guide e viti THK.
• Sotto-mandrino.
• Alimentatore barra e nastro convogliatore trucioli.
• Robot a portale / robot articolato per carico/scarico e raccoglitore pezzi.
• Sistemi di misura automatici, refrigerante ad alta pressione, misurazione utensile, collettore di nebbia d'olio, mandrino indicizzabile, pedale, interruttore di chiusura porta, ecc.

Applicazioni

• Produzione di macchine generiche.
• Industria automobilistica.
• Macchine tessili.
• Componenti per apparecchiature elettroniche.
• Macchine di precisione.
• Componenti per l'industria del raffreddamento e HVAC.
• Lavorazione di parti 3C (elettronica di consumo).
• Aerospaziale.

Specifiche tecniche

• Modello: PM4632.
• Diametro massimo oscillazione sopra il letto: 600 mm.
• Diametro massimo tornibile: 260 mm.
• Lunghezza massima di tornitura: 150 mm.
• Altezza del centro (mandrino - tavola utensili): 99 mm.
• Altezza del centro (mandrino - pavimento): ≈1050 mm.
• Corsa asse X: 350 mm; corsa asse Z: 280 mm.
• Dimensione naso mandrino: A2-5; foro mandrino: 56 mm.
• Capacità barra max (int./ext.): 45 / 35 mm.
• Potenza motore mandrino: 11,7 kW; velocità nominale/massima: 2000 / 5000 giri/min.
• Coppia nominale/massima: 64 / 120 N·m.
• Rapido asse X/Z (G0): 20 / 20 m/min.
• Ripetibilità assi: 0,005 mm.
• Numero portautensili (tasche torretta): 4 (torretta principale) + 4+4 live tools disponibili.
• Dimensione gambo utensile: 20 mm; porta utensile alesare: φ25 mm.
• Altezza centro torretta opzionale (front side): 63 mm.
• Capacità serbatoio raffreddamento: 68 L; capacità serbatoio idraulico: 40 L.
• Potenza totale macchina: 23 kW.
• Dimensioni (L × W × H): 2000 × 1600 × 1900 mm; Peso totale: 2500 kg.
• Garanzia: 12 mesi.
