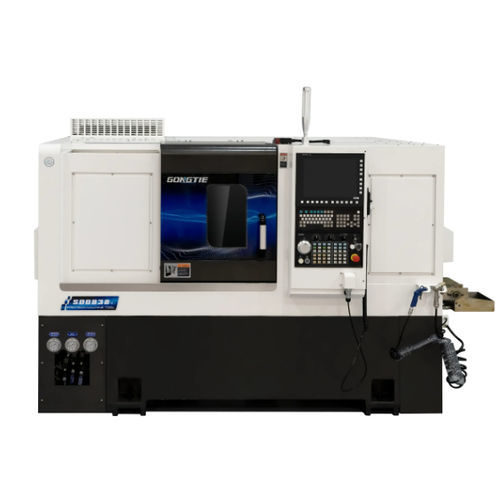

Centro di tornitura-fresatura CNC SD0838

orizzontale2 assia due mandrini

Questo centro di tornitura-fresatura CNC compatto e ad alta precisione a doppio mandrino è progettato per integrare tornitura, fresatura, foratura e maschiatura in una singola serraggio, migliorando produttività e precisione per pezzi di precisione medio-alta.

Caratteristiche principali

• Centro tornio-fresa compatto che combina tornitura, fresatura, foratura e maschiatura in un'unica macchina.
• Lavorazione in singola serraggio che riduce le manipolazioni e migliora la ripetibilità dimensionale.
• Configurazione a doppio mandrino (principale + subordinato) per operazioni simultanee o sequenziali e maggiore produttività.
• Torretti motorizzati principale e subordinato (serie BMT) per cambi utensile rapidi e sgrossature impegnative di tornitura/fresatura.
• Soluzioni di automazione opzionali (portale/robot/avanzamento barra/raccoglipezzi) per produzione semi-automatizzata o senza operatore.

Composizione della macchina e componenti importanti

• Struttura macchina: Basamento inclinato orizzontale fuso in HT300 per rigidità, smorzamento delle vibrazioni e lunga durata; progettato per carico completo dei pezzi e facile evacuazione dei trucioli.
• Sistema CNC: Standard SYNTEC 22TB (comunicazione seriale, memoria 4G); opzionale FANUC o SIEMENS; i sistemi supportano integrazione multi-servo e posizionamento diretto della mandrino.
• Mandrini: Mandrini elettrici sincroni a trasmissione diretta integrati — mandrino principale 15 kW (A2-6, alesaggio Ø66 mm), mandrino secondario 8,5 kW (A2-5, opzioni alesaggio Ø56/Ø48 mm). Cuscinetti mandrino: NTN grado P4.
• Morsee: Mandrini idraulici cavi — principale 8" 3 griffe, secondario 6" 3 griffe. Superfici di contatto rinforzate e rettificate; lubrificazione diretta per elevata rigidità e precisione di serraggio.
• Torretti: Torretta principale BMT45 15 stazioni (asse Y opzionale), torretta secondaria BMT55 12 stazioni motorizzata per asportazioni impegnative.
• Guide: Guide a rulli PMI (X/Z 35 mm) con più pattini per elevata capacità di carico e precisione stabile.
• Viti a ricircolo: PMI grado C3 (X/Z 3210/4012) con lubrificazione a olio e raffreddamento; azionate da servomotori per posizionamento rapido e preciso.
• Idraulica & lubrificazione: Stazione idraulica Seven Ocean (40 L) per cilindro mandrino, mandrino e contropunta; sistema di lubrificazione Ishan (2L/4L) per guide e viti; componenti elettrici a bassa tensione Schneider e interblocchi di sicurezza.
• Raffreddamento & pulizia: Pompa refrigerante Luikar 2V-30 con grande serbatoio (120 L) e filtrazione per la circolazione del refrigerante.

Punti salienti della configurazione standard

• Struttura macchina: Basamento inclinato orizzontale, ghisa HT300.
• Sistema CNC (standard): SYNTEC 22TB; opzionale FANUC o SIEMENS.
• Mandrino: Mandrino principale a trasmissione diretta 15 kW integrato.
• Viti a ricircolo & motori: Viti PMI; motori AM11 per assi e utensili motorizzati.
• Guide: Guide a rulli PMI 35 P-grade.
• Mandrini & torretta: Mandrino principale idraulico cavo 8"; torretta principale BMT45 15 stazioni; torretta secondaria BMT55 12 stazioni.
• Stazione idraulica: Seven Ocean 40 L, 1,5 kW.
• Serbatoio refrigerante: 120 L; convogliatore di trucioli e filtri inclusi secondo selezione.

Opzioni

• Sistema CNC FANUC o SIEMENS
• Raccoglipezzi, sub-mandrino, alimentatore barre, convogliatore trucioli
• Robot a portale o robot antropomorfo per carico/scarico
• Utensili motorizzati, indicizzazione asse C, mandrino indicizzato, sistemi di misura automatica e preset utensili
• Refrigerazione ad alta pressione, collettore di nebbia d'olio, porta automatica, pedale, interruttore blocco porta

Caratteristiche / specifiche tecniche

• Modello: SD0838
• Diametro massimo sopra il basamento: Φ650 mm
• Diametro massimo lavorabile: Φ320 mm
• Lunghezza massima lavorabile: 380 mm
• Corsa asse X max.: 185 mm
• Corsa asse Z max.: 556 mm
• Flangia mandrino principale: A2-6; alesaggio mandrino: Φ66 mm
• Potenza mandrino principale: 15 kW; intervallo di velocità: 0–4500 rpm; coppia: 91/260 N·m
• Capacità barra max. (interno mandrino principale): 51 mm
• Flangia sub-mandrino: A2-5; alesaggio sub-mandrino: Φ48 mm
• Capacità barra max. sub-mandrino (interno): 32 mm; potenza: 8,5 kW; intervallo di velocità: 0–6000 rpm; coppia: 37/72 N·m
• Tipo torretta: BMT55-12 / BMT45-15 (12 stazioni sulla torretta motorizzata mostrate)
• Dimensione portautensile: 25 mm; alesaggio portautensile per alesare: Φ40 mm
• Velocità rapida X/Z: 20 m/min
• Ripetibilità assi X/Z: 0,004 mm
• Capacità serbatoio idraulico: 40 L; potenza motore stazione idraulica: 1,5 kW
• Capacità lubrificazione olio: (riempimento/sistema secondo fornitura)
• Potenza totale macchina (installata): 26 kW
