Centro di tornitura-fresatura CNC MDY0842

orizzontale3 assia banco inclinato

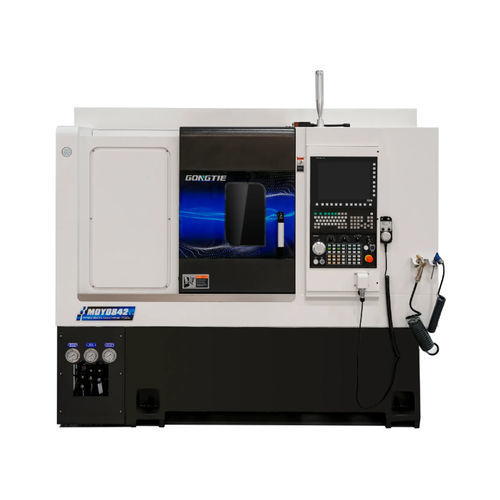

Panoramica
Il MDY0842 è un centro tornio-fresa CNC a letto inclinato orizzontale che combina una mandrino sincrono ad azionamento diretto, una torretta motorizzata a 15 stazioni con asse Y e capacità di fresatura per operazioni tornio-fresa complesse. Progettato per elevata rigidità e taglio pesante, con diverse opzioni di automazione.

Caratteristiche principali

• Mandrino ad azionamento diretto con coppia costante, bassa vibrazione e posizionamento ad alta precisione (cuscinetti NTN/NSK P4, struttura 3+2).
• Sistema CNC Syntec 22TA standard (FANUC o SIEMENS opzionali).
• Torretta POWER BMT45 a 15 stazioni con asse Y per lavorazioni di taglio pesante (BMT55-12 opzionale).
• Mandrino cavo idraulico 8" a 3 ganasce e contropunta idraulica (cono MT4); contropunta programmabile opzionale.
• Asse Y accoppiato a 90° per funzioni tornio-fresa su pezzi complessi.
• Sistema di raffreddamento Luikar 2V-30 con serbatoio e filtrazione.
• Opzioni di automazione: alimentatore barre, robot, convogliatore trucioli, raccoglitore pezzi, misura automatica, ecc.

Componenti principali

• Letto: ghisa HT300 integrata per alta rigidità; verniciatura stoving ad alta temperatura; progettato per smaltimento trucioli.
• Sistema CNC: Syntec 22TA standard; FANUC o SIEMENS opzionali.
• Mandrino: motore sincrono integrato, naso A2-6, 15 kW, raffreddamento olio, cuscinetti P4 NTN/NSK.
• Mandrino: mandrino cavo idraulico 8", diametro foro 66 mm, fino a 5000 rpm.
• Torretta: 15 stazioni BMT45 POWER con asse Y diretto; cambio rapido utensile; fino a 15 utensili servo.
• Contropunta: idraulica, cono MT4, corsa manicotto 100 mm, corsa max 470 mm.
• Guide: guida a rulli PMI 35 mm; viti a sfere PMI 3210 (X/Z) con lubrificazione a olio.
• Quadro elettrico: componenti Schneider; stazione idraulica Seven Ocean 40 L; lubrificazione Ishan 2 L.

Configurazione standard (selezione)

• Letto: letto slant orizzontale in ghisa HT300.
• Sistema CNC: Syntec 22TA (Taiwan).
• Servomotori: Syntec AM11.
• Mandrino principale: mandrino motorizzato Gongtie; azionamento Syntec SMH.
• Cuscinetti mandrino: NTN (Giappone).
• Viti e guide: PMI 3210 / PMI 35.
• Mandrino idraulico: 8"; pompa refrigerante: Luikar 2V-30.
• Sistema idraulico: Seven Ocean; lubrificazione: Ishan; componenti elettrici: Schneider; blocco di sicurezza: OMRON.

Opzioni disponibili

• Sistemi CNC FANUC o SIEMENS; guide e viti THK; mandrino idraulico 6"; torretta 12 stazioni; sotto-mandrino; pompa 45 m; alimentatore barre; convogliatore trucioli; robot a portale; collettore nebbia d'olio; sistemi di misura automatica, ecc.

Applicazioni

• Macchine generali, componenti per automotive, macchine tessili, apparecchiature elettroniche, parti di precisione, industria del raffreddamento, parti 3C, particolari aerospaziali di precisione.

Caratteristiche / specificazioni tecniche

• Modello: MDY0842
• Diametro max. di oscillazione sul letto: 650 mm
• Diametro max. di tornitura: 320 mm
• Lunghezza max. di tornitura: 420 mm
• Corsa asse X: 185 mm
• Corsa asse Z: 556 mm
• Corsa asse Y: ±45 mm
• Corsa max. del contropunta: 470 mm
• Corsa del manicotto: 100 mm
• Potenza / coppia utensile vivo: 2.4 kW / 11.5
• Naso mandrino: A2-6
• Mandrino idraulico: 8"
• Foro mandrino: 66 mm
• Capacità barra (int./est.): 50 / 40 mm
• Potenza mandrino: 15 kW
• Velocità mandrino: 0 – 4500 r/min
• Coppia nominale / max: 912 / 260
• Rapido assi X/Z (G0): 20 m/min
• Ripetibilità X/Z: 0.005 mm
• Numero porta-utensili (base): 6 ; utensili in torretta: 15
• Capacità serbatoio idraulico: 40 L
• Potenza totale macchina: 26 kW
• Dimensioni (L x W x H): 2262 x 1668 x 2047 mm
• Peso totale: 3520 kg
• Garanzia: 18 mesi
• MOQ: 1 set
