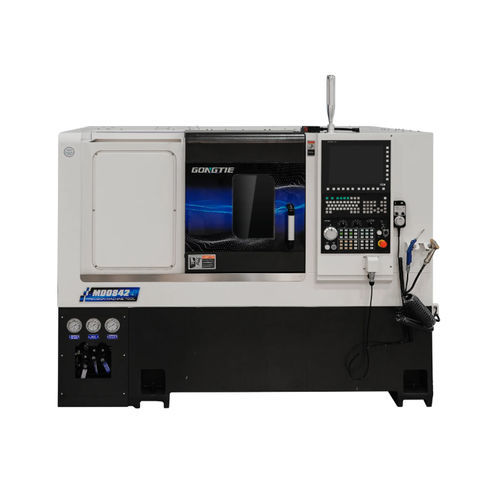

Centro di tornitura-fresatura CNC MD0842

orizzontale2 assia banco inclinato

Il MD0842 è un centro di tornitura-fresatura CNC a letto inclinato con mandrino sincrono ad azionamento diretto e torretta Power BMT55 a 12 stazioni, idoneo per operazioni integrate di tornitura e fresatura e configurabile per lavorazioni in due fasi e automazione.

Caratteristiche principali

• Mandrino sincrono ad azionamento diretto che fornisce coppia costante, ampia gamma di velocità, basse vibrazioni e alta precisione di posizionamento; cuscinetti NTN (struttura 3+2, grado P4).
• Torretta Power BMT55 a 12 stazioni per lavorazioni pesanti e sequenze multi-utensile.
• Mandrino cavo idraulico da 8 pollici (3 ganasce) con superficie di montaggio indurita e rettificata per elevata forza di serraggio e precisione.
• Contropunta idraulica con cono MT4; contropunta idraulica programmabile opzionale.
• Sistema di raffreddamento e pulizia con pompa Luikar 2V-30 e serbatoio ad alta capacità con filtrazione.
• Viti a sfere PMI 3210 e guide lineari a rulli PMI 35 mm per assi X/Z; servomotori e motori asse Syntec.

Configurazione standard

• Letto inclinato: ghisa HT300, colata integrale.
• Sistema CNC: Syntec 22TA.
• Mandrino principale: mandrino motorizzato Gongtie con azionamento Syntec SMH e codificatore Syntec.
• Cuscinetti mandrino: NTN.
• Mandrino idraulico: mandrino cavo 8 pollici, diametro serraggio 17–210 mm, forza di serraggio max 140 kN, fino a 5000 rpm.
• Viti a sfere: PMI 3210 (C3) per assi X/Z.
• Guide: guide lineari a rulli PMI 35 mm.
• Stazione idraulica: Seven Ocean con serbatoio 40 L.
• Pompa refrigerante: Luikar 2V-30; lubrificazione: Ishan 2L automatica.
• Componenti elettrici: componenti bassa tensione Schneider; blocco di sicurezza OMRON.
• Box attrezzi: Gongtie; alimentatore barre: PRO Ray VS65 (opzionale secondo configurazione).

Opzioni

• Sistema CNC FANUC o SIEMENS.
• Guide e viti THK come alternativa di livello superiore.
• Mandrino secondario per operazioni in due fasi complete.
• Alimentatore barre, convogliatore di trucioli, robot a portale, raccoglitore pezzi e accessori di automazione personalizzati.

Opzioni / accessori disponibili

• Soffiaggio ad aria
• Utensili motorizzati (live tooling)
• Braccio robotico / robot a portale (carico e scarico)
• Indicizzazione asse C / mandrino indicizzabile
• Alimentatore barre
• Raccoglitore pezzi
• Sistema di misura automatico
• Porta automatica e interruttore di blocco
• Convogliatore di trucioli
• Compensazione raggio automatica / sistema di misura utensili
• Pistola aria / pistola acqua / sistema refrigerante ad alta pressione
• Separa nebbia d'olio
• Mandrino o pinza idraulica
• Pedale

Automazione

• Sistemi a portale
• Sistemi di movimentazione robotica
• Sistemi di carico a portale

Applicazioni tipiche

• Macchinari generici
• Industria automobilistica
• Macchine tessili
• Apparecchiature elettroniche
• Macchine di precisione
• Industria del freddo
• Produzione di componenti 3C (elettronica)
• Aerospaziale

Caratteristiche / specificazioni tecniche

• Modello: MD0842
• Diametro max. di passaggio sul letto: 600 mm
• Diametro max. di tornitura: 320 mm
• Lunghezza max. di tornitura: 420 mm
• Corsa asse X: 185 mm
• Corsa asse Z: 556 mm
• Corsa contropunta: 470 mm
• Corsa quill contropunta: 100 mm
• Potenza / coppia motore utensile vivo: 3.1 kW / 15 N·m
• Nasello mandrino: A2-6
• Dimensione mandrino idraulico: 8 pollici
• Diametro foro mandrino: 66 mm
• Capacità max. barre (int./est.): 50 / 40 mm
• Potenza motore mandrino: 15 kW
• Velocità max. mandrino: 0–4000 rpm
• Coppia nominale / max mandrino: 95.5 / 270 N·m
• Rapid traverse X/Z: 20 m/min
• Numero porta-utensili (per torretta): 6 / Stazioni torretta: 12
• Dimensione gambo utensile: 25 mm
• ID portautensile alesatura: φ40 mm
• Ripetibilità assi X/Z: 0.005 mm
• Capacità serbatoio idraulico: 40 L
• Potenza carico macchina: 24 kW
• Dimensioni (L x P x H): 2262 x 1668 x 1988 mm
• Peso totale macchina: 3410 kg
• Garanzia: 18 mesi
• MOQ: 1 set
