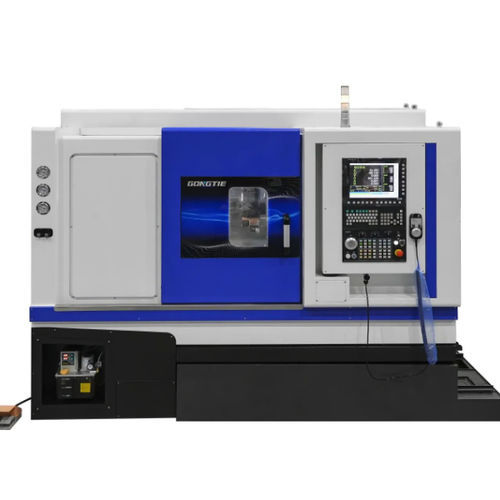

Centro di tornitura-fresatura CNC MDX0850-S

orizzontale3 assia banco inclinato

La MDX0850-S è una tornio-fresatrice CNC a letto inclinato orizzontale e doppio mandrino di precisione, progettata per lavorazioni multi-processo integrate (torneo, fresatura, foratura, maschiatura) e taglio gravoso. Combina un letto inclinato in ghisa HT300 con mandrini elettrici ad azionamento diretto, viti a ricircolo di sfere PMI e guide a rulli per produzione ad alta velocità e alta precisione.

Caratteristiche principali

• Letto integrato inclinato orizzontale in ghisa HT300 per elevata rigidità, smorzamento delle vibrazioni e ottimizzazione per tagli ad alto carico.
• Sistema CNC SYNTEC 22TB con display da 15 pollici che supporta applicazioni diverse e utilizzo agevole.
• Mandrini elettrici integrati (principale e sub): coppia costante, alta rigidità, design antivibrazione e posizionamento preciso; cuscinetti NSK con struttura 3+2, grado P4.
• Viti a ricircolo di sfere PMI 3210/4210 grado C3 e guide a rulli PMI 35 P per avanzamenti precisi, posizionamento accurato e capacità di carico elevata.
• Torretta motorizzata BMT55 a 12 stazioni con asse Y interpolato per operazioni combinate di tornitura e fresatura e taglio gravoso.
• Componenti idraulici: mandrino cavo idraulico a 3 ganasce e stazione idraulica Seven Ocean; sistemi integrati di lubrificazione e raffreddamento (lubrificazione olio 4 L, pompa di sollevamento e serbatoio 120 L).
• Coperchio macchina completamente chiuso e protezione interna in acciaio inox per contenimento e sicurezza; componenti elettrici a bassa tensione Schneider per controllo e protezione.

Configurazione standard (componenti / marche / origine / qty)

• Corpo macchina: Letto inclinato orizzontale in ghisa HT300 — China — Qty: 1
• Sistema CNC: SYNTEC 22TB — Taiwan — Qty: 1
• Mandrino: Mandrino elettrico integrato ad azionamento diretto (principale/sub) — China — Qty: 1
• Vite X: Vite a sfere PMI 3210 grado C3 — Taiwan — Qty: 1
• Motore assi X/Z1/Z2: AM15 (3.1 kW, 15 N.m) — Taiwan — Qty: 1
• Vite Z / sottomandrino: Vite a sfere PMI 4210 grado C3 — Taiwan — Qty: 1
• Motore utensile rotante: AM18 (3.9 kW, 18 N.m) — Taiwan — Qty: 1
• Guide: Guide a rulli PMI 35 P — Taiwan — Qty: 4
• Mandrino: Mandrino cavo idraulico 8/6 a 3 ganasce — Taiwan — Qty: 1
• Torretta: Torretta motorizzata BMT55 12 stazioni — Taiwan — Qty: 1
• Sistema idraulico: Seven Ocean (stazione idraulica) — Taiwan — Qty: 1
• Sistema lubrificazione: Ishan (capacità 4 L) — Taiwan — Qty: 1
• Sistema raffreddamento: Luikar 2V-60 (pompa di sollevamento) — China — Qty: 1
• Serbatoio acqua: 120 L — China — Qty: 1
• Elettricità bassa tensione: Schneider — France — Qty: 1
• Luci di lavoro e segnali — China — Qty: 2
• Paratia interna: Paratia interna in acciaio inox completamente chiusa — China — Qty: 1
• Coperchio macchina completo — China — Qty: 1
• Valigetta utensili: Kit utensili in scatola — China — Qty: 1

Accessori opzionali / opzioni

• Sistema CNC Fanuc o Siemens
• Raccoglitore pezzi
• Alimentatore barre
• Nastro convogliatore trucioli
• Robot portale / sistemi di carico portale / sistemi di movimentazione robotizzata
• Soffiaggio aria, indicizzazione asse C, mandrino indicizzabile, utensili motorizzati, frese, raccoglitore pezzi, sistema di misurazione automatico, porta automatica, collettore nebbia d'olio, sistema refrigerazione ad alta pressione, sistema misura utensili, mandrino o pinza idraulica, pedale, interruttore di blocco porta, ecc.

Specifiche tecniche

• Modello: MDX0850-S
• Diametro massimo sul letto: Φ520 mm
• Diametro massimo lavorabile: Φ400 mm
• Lunghezza massima lavorabile: 500 mm
• Corsa assi X max.: 225 mm
• Corsa assi Z max.: 500 mm
• Corsa asse Y max.: +/-50 mm
• Naso mandrino principale: A2-6
• Foro mandrino principale: Φ66 mm
• Capacità barra principale (interna): 50 mm
• Potenza mandrino principale: 15 kW
• Gamma velocità mandrino principale: 0~4500 rpm
• Coppia mandrino principale: 91/260 N.m
• Naso sottomandrino: A2-5
• Foro sottomandrino: Φ56 mm
• Capacità barra max (interna) (sub): 45 mm
• Potenza sottomandrino: 13.4 kW
• Gamma velocità sottomandrino: 0~4500 rpm
• Coppia sottomandrino: 68/120 N.m
• Dimensione mandrino idraulico: 6 inch
• Tipo torretta: BMT55-12 (torretta motorizzata)
• Stazioni torretta: 12
• Dimensione gambo utensile: 25 mm
• ID portautensile alesatore: Φ40 mm
• Rapido X/Z: 20 m/min
• Ripetibilità X/Z: 0.005 mm
• Capacità serbatoio idraulico: 40 L
• Potenza motore stazione idraulica: 1.5 kW
• Capacità lubrificazione olio: 4 L
• Potenza totale macchina: 33 kW
• Dimensioni complessive (L x W x H): 2600 x 2280 x 2180 mm
• Peso totale macchina: 6000 KG
• Garanzia: 12 months
