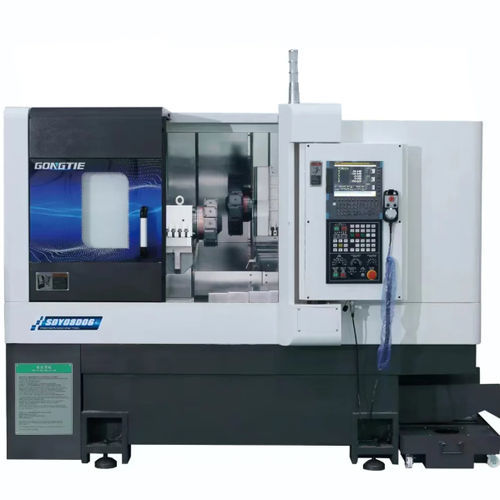

Centro di tornitura-fresatura CNC SDX08-A

orizzontale3 assia due torrette

Panoramica L'SDX08-A è un tornio-fresa CNC a banco inclinato di alta precisione, progettato per operazioni combinate di tornitura e fresatura con doppi mandrini e doppie torrette di potenza, pensato per tagli pesanti, elevata rigidità e ambienti di produzione automatizzati. Caratteristiche principali

• Corpo macchina in ghisa HT300 con bancale inclinato a 45° e guida scatolata che offre elevata rigidità e resistenza alle vibrazioni.
• Sistema CNC FANUC (Serie 0i-TF Plus) di serie (disponibile l'opzione SIEMENS); facile programmazione e ampie funzioni di bordo per il coordinamento multi-servo.
• Mandrini elettrici sincroni ad azionamento diretto costruiti internamente per il mandrino principale e il mandrino secondario che garantiscono alta velocità, coppia costante, basse vibrazioni e posizionamento preciso.
• Cuscinetti del mandrino ad alta rigidità e viti a sfera/vie di guida a rulli di qualità PMI per un'alimentazione e un posizionamento precisi.
• Torretta di potenza BMT45 (principale a 15 stazioni con asse Y; torretta secondaria BMT45 a 12 stazioni) adatta per lavorazioni pesanti di tornitura-fresatura.
• Stazione idraulica integrata, pompa dell'acqua e sistemi di lubrificazione multistadio per una potenza stabile e un funzionamento a lungo termine.
• Componenti elettrici a bassa tensione Schneider, recinzione interna completa in acciaio inox e copertura della macchina completamente chiusa per garantire sicurezza e durata.

Parti della macchina / Componenti

• Piano del tornio: ghisa HT300 integrata; verniciatura a fuoco ad alta temperatura; struttura progettata per il caricamento di parti piene; caratteristiche di facile trasporto dei trucioli, resistenza alla corrosione, rigidità e antivibrazione.
• Sistema CNC: FANUC Serie 0i-TF Plus (comunicazione seriale, memoria 4G); FANUC o SIEMENS opzionali disponibili; supporta il coordinamento multi-mandrino/multiservo e il posizionamento diretto del mandrino dalla rotazione ad alta velocità.
• Mandrino: Mandrino a motore sincrono incorporato con cuscinetti di grado P4; progettato per una coppia costante, basse vibrazioni e alta precisione (disposizione del mandrino principale e del mandrino secondario).
• Mandrino: Mandrino principale da 8" a 3 griffe e mandrino secondario da 6" a 3 griffe; superfici di accoppiamento temprate e rettificate; lubrificazione diretta per un'elevata precisione di serraggio.
• Torretta: Torretta principale BMT45 a 15 stazioni con asse Y e torretta secondaria BMT45 a 12 stazioni; progettata per il cambio rapido degli utensili e per operazioni pesanti di tornitura-fresatura.
• Via di guida a scatola (asse Y interpolato): assicura la rigidità e la stabilità della macchina sotto carichi pesanti; migliora la precisione e l'efficienza della lavorazione.
• Via di guida: Guida a rulli PMI X/Z da 35 mm con 6 blocchi di scorrimento per una rigidità ad alto carico e un'alimentazione precisa.
• Vite a sfere: Viti a ricircolo di sfere PMI di classe C3 per gli assi X/Z (alimentazione ad alta velocità, elevata precisione, lubrificate a olio e raffreddate).
• Raffreddamento e pulizia: Pompa di sollevamento dell'acqua da 2V-30 con serbatoio di grande capacità e filtraggio per supportare il raffreddamento e la pulizia di pezzi e utensili.
• Controllo elettrico: Componenti elettrici completi con blocco dell'interruttore di sicurezza e scambiatore di calore interno; componenti Schneider utilizzati.
• Stazione idraulica: Stazione idraulica Seven Ocean (Taiwan) che fornisce una potenza stabile per il cilindro del mandrino, il mandrino e la contropunta.
• Sistema di lubrificazione: Lubrificazione a olio Ishan 2L/4L per le guide e le viti; lubrificazione circolare fornita prima della consegna.

Configurazione standard (come elencato nella pagina)

• Corpo macchina - Letto inclinato orizzontale HT300 in ghisa - Da: Cina - Qtà: 1
• Sistema CNC - Sistema FANUC Serie 0i-TF Plus - Da: Giappone - Qtà: 1
• Mandrino - Elettromandrino incorporato - Provenienza: Cina - Q.tà: 1
: Cina - Qtà: 1
• Vite X - Vite a sfere PMI 3210 C3 - Da: Taiwan - Qtà: 1
• Motore asse X - βiSc-22/2000-B, 2,5 kW, 20 N.m coppia - Da: Taiwan - Qtà: 1
• Vite Z - Vite a sfere PMI 4012 C3 - Da: Taiwan - Qtà: 1
• Motore asse Z - βiSc-22/2000-B, 2,5 kW, 20 N.m coppia - Da: Taiwan - Qtà: 1
• Via di guida asse X/Z - Guida a rulli PMI 35 P - Da: Taiwan - Q.tà: 1 Taiwan - Qtà: 4
• Mandrino - Mandrino idraulico a 3 griffe - Da: Taiwan - Q.tà: 2 Taiwan - Qtà: 1
• Torretta - BMT45-15 con Y / BMT45-12 - Da: Cina - Qtà: 1
• Sistema idraulico - Capacità Seven Ocean 64L, 2,2 kW - Da: Taiwan - Q.tà: 1,5 Taiwan - Qtà: 1
• Sistema di lubrificazione - Ishan capacità 2/4L - Da: Taiwan - Qtà: 1
• Sistema di raffreddamento - Luikar 15m di sollevamento - Da: Taiwan - Qtà: 1
• Serbatoio dell'acqua - Serbatoio dell'acqua da 200L - Da: Cina - Qtà: 1
• Elettrico a bassa pressione - Schneider - Da: Francia - Qtà: 1
• Luci - Luce di lavoro e luce di segnalazione - Da: Cina - Qtà: 2
• Recinzione interna - Recinzione interna in acciaio inox completamente chiusa - Da: Cina - Qtà: Cina - Qtà: 1
• Cassetta degli attrezzi - Kit di utensili per macchine in cassetta - Provenienza: Cina - Q.tà: 1 Cina - Qtà: 1

Configurazione opzionale

• Sistema CNC Fanuc o Siemens
• Via di guida e vite THK
• Sottomandrino
• Alimentatore di barre
• Trasportatore di trucioli
• Robot a portale
• Fornitore di pezzi

Opzioni (esempi elencati)

• Soffio d'aria, Utensile vivo, Braccio robotico
• Indice asse C, Mandrino di indicizzazione, Alimentatore di barre
• Robot a portale di carico e scarico, Taglierina, Raccoglitore di pezzi
• Sistema di misura automatico, Porta automatica, Trasportatore di trucioli
• Compensazione automatica del raggio, Pistola d'aria, Raccoglitore di nebbia d'olio
• Sistema di misura dell'utensile, Pinza o mandrino idraulico, Interruttore a pedale

Caratteristiche/Specifiche tecniche

• Modello: SDX08-A
• Diametro massimo di oscillazione sul letto: 320 mm
• Diametro massimo di lavorazione: 220 mm
• Lunghezza massima di lavorazione: 200 mm
• Movimento massimo asse X: X1: 250 mm; X2: 320 mm
• Movimento massimo asse Z: (elencato come X nella tabella) X1: 250 mm; X2: 320 mm
• Movimento asse Y: +/-55 mm
• Potenza/coppia dell'utensile vivo: 3.1 kW / 15 N.m
• Naso mandrino: A2-6 (principale) / A2-5 (secondario)
• Alesaggio del mandrino: 66 mm (principale) / 56 mm (secondario)
• Capacità di barra massima (interna): 51 / 45 mm
• Potenza del mandrino: 15 kW (principale) / 13,4 kW (secondario)
• Gamma di velocità del mandrino: 4000 / 5000 giri/min
• Coppia del mandrino: 91/260 e 64/120 (come da elenco)
• Dimensione del mandrino idraulico: 8"
• Torretta servoassistita tipo: BMT45-15 con Y / BMT45-12
• Stazioni torretta servo: 15 / 12
• Dimensione del gambo dell'utensile: 25 mm
• Diametro del portautensili di foratura: Φ32 mm
• Traversata rapida asse X/Z: X1/X2/Y/Z1/Z2: 15/15/20/20 m/min
• Precisione ripetibilità asse X/Z: X/Y/Z1/Z2: 0,005 / 0,005 / 0,003 / 0,003 mm
• Capacità del serbatoio idraulico: 64 L
• Potenza del motore della stazione idraulica: 2.2 kW
• Capacità di lubrificazione dell'olio: 2 / 4 L
• Potenza totale della macchina: 50 kW
• Dimensioni complessive della macchina (LxPxH): 2600 x 2280 x 2180 mm
• Peso totale della macchina: ≈6050 kg
• Garanzia: 12 mesi
