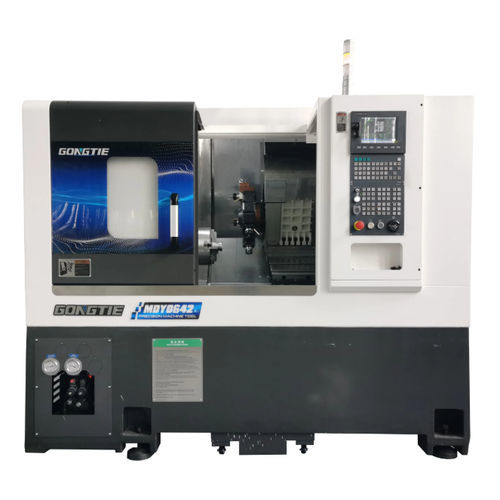

Centro di tornitura-fresatura CNC MDY0642

orizzontale3 assia banco inclinato

Il MDY0642 è un centro tornio‑fresa CNC a letto inclinato orizzontale con torretta di potenza a 15 stazioni (POWER BMT45) e asse Y interpolato, progettato per asportazioni pesanti, elevata rigidità e integrazione in linee automatizzate.

Panoramica

• Mandrino sincronizzato a trasmissione diretta con coppia costante per alte velocità, basse vibrazioni e posizionamento preciso.
• Controllo CNC Syntec 22TA (opzioni: FANUC o SIEMENS) per programmazione e controllo flessibili.
• Torretta POWER BMT45 a 15 stazioni con asse Y per utensili live e lavorazioni di tornitura/fresatura pesanti (opzionale BMT55‑12).
• Mandrino cavo idraulico 6" (3 ganasce) e contropunta idraulica MT4 per supporto barra e pezzo.
• Sistemi integrati di raffreddamento, filtrazione e pompa di sollevamento acqua 2V‑30 con serbatoio.
• Opzioni di automazione: robot/portale, alimentatore barre, convogliatore di trucioli, raccoglitore pezzi, ecc.

Componenti standard / Parti macchina

• Letto: letto inclinato orizzontale in ghisa HT300, trattamento di verniciatura e distensione.
• Sistema CNC: Syntec 22TB (Taiwan); opzioni FANUC/Siemens.
• Servomotori e azionamenti asse: Syntec.
• Mandrino principale: mandrino motorizzato Gongtie A2‑5 con cuscinetti NTN/NSK di alta precisione.
• Motore mandrino: Syntec SMH; codificatore mandrino: Syntec; cuscinetti: NTN7018.
• Sistema refrigerazione mandrino: Xinfu 15 L; viti a ricircolo: PMI 3210; guide: PMI 35 mm a rulli.
• Motori assi: Syntec AM11; gruppo idraulico: Seven Ocean SHF (40 L); cilindro idraulico: 646.
• Pompa di sollevamento acqua Luikar 15 m e serbatoio 68 L; mandrino cavo 6"; contropunta idraulica MT4.
• Elettrica bassa tensione: componenti Schneider; lubrificazione: Ishan 2 L; cassetta attrezzi: Gongtie.

Opzioni principali

• Sistema CNC FANUC o SIEMENS
• Guide e viti THK
• Mandrino idraulico 8"
• Torretta 12 stazioni
• Mandrino secondario
• Pompa acqua 45 m
• Alimentatore barre
• Convogliatore trucioli
• Robot a portale / sistema di carico
• Raccoglitore pezzi e sistemi di misura automatici

Caratteristiche / specifiche tecniche

• Modello: MDY0642
• Diametro massimo di oscillazione sul letto: 650 mm
• Diametro massimo di tornitura: 320 mm
• Lunghezza massima di tornitura: 420 mm
• Corsa asse X: 185 mm
• Corsa asse Z: 556 mm
• Corsa asse Y: ±45 mm
• Corsa max contropunta: 470 mm
• Corsa max manicotto contropunta: 100 mm
• Potenza / coppia utensile vivo: 2.4 kW / 11.5 N·m
• Naso mandrino: A2‑5
• Dimensione mandrino idraulico: 6 pollici
• Diametro foro mandrino: 56 mm
• Capacità barra (int./est.): 45 / 35 mm
• Potenza motore mandrino: 13.4 kW
• Velocità max mandrino: 0 – 5000 rpm
• Coppia nominale / max mandrino: 64 – 120 N·m
• Rapido X/Z (G0): 20 m/min
• Numero portautensili (live‑tools): 6 portautensili / 15 utensili torretta
• Dimensione gambo utensile: 20 mm
• Portautensile alesatura ID: φ25 mm
• Altezza centro torretta opzionale (posteriore): 127 mm
• Ripetibilità X/Z: 0.003 mm
• Capacità serbatoio idraulico: 40 L
• Potenza carico macchina: 26 kW
• Dimensioni (L x W x H): 2262 x 1668 x 2047 mm
• Peso totale macchina: 3420 kg
• Garanzia: 18 mesi
