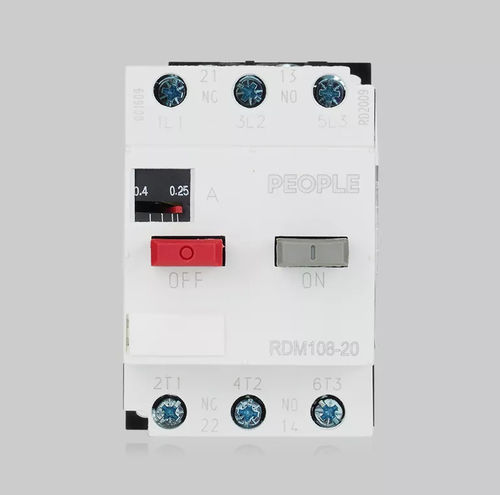

Interruttore automatico ad aria RDM108 series

per sovraccarichicontro i cortocircuitidi protezione del motore

L'interruttore automatico in involucro stampato della serie RDM108 è destinato all'impiego in circuiti a corrente alternata a 50 Hz/60 Hz,con tensione nominale di esercizio fino a 660 V e corrente nominale compresa tra 0,1 A e 63 A, per la protezione di motori di bassa potenza e circuiti contro sovraccarichi e cortocircuiti; è adatto per commutazioni sporadiche dei circuiti e per l’avviamento diretto dei motori in condizioni normali. Inoltre, questo prodotto è in grado di avviare e disinserire direttamente il motore sotto tensione piena e con carico AC-3, proteggendolo da sovraccarico e cortocircuito. Questo prodotto è conforme alle norme GB14048.2 e GB14048.4. 3.2 Struttura Il modello RDM108-20 è dotato di un contatto ausiliario; il modello RDM108-32 può essere equipaggiato con un gruppo di contatti ausiliari esterni, mentre il modello RDM108-63 può essere equipaggiato con un gruppo di contatti ausiliari interni. Il meccanismo di sgancio dei modelli RDM108-32 e RDM108-63 presenta una struttura a chiusura e interruzione rapide, grazie alla quale offre la funzione di limitazione della corrente. Sgancio bimetallico a ritardo inverso e sgancio elettromagnetico istantaneo. Lo sgancio da sovraccarico è dotato di un dispositivo di compensazione della temperatura. Nella parte anteriore del prodotto è presente l’indicatore di regolazione della corrente di intervento, che è regolabile entro l’intervallo specificato. Il tipo di azionamento dei modelli RDM108-20, -32 e -63 è rispettivamente a pulsante, a manopola e a leva. Inoltre, questi prodotti prevedono il collegamento tramite pannello frontale e l’installazione su scheda. I modelli RDM108-20 e -32 sono dotati di piastra di montaggio e possono essere installati su una guida DIN da 35 mm. Condizioni normali di funzionamento e di installazione 3.1 L’altitudine del luogo di installazione non deve superare i 2000 m. 3.3 La classe di inquinamento è la classe 3. 3.4 Tipo di installazione: il circuito principale è di classe III, mentre i circuiti ausiliari e di controllo sono di classe II. 3.2 La temperatura ambiente non deve essere superiore a +40 °C né inferiore a -5 °C,
