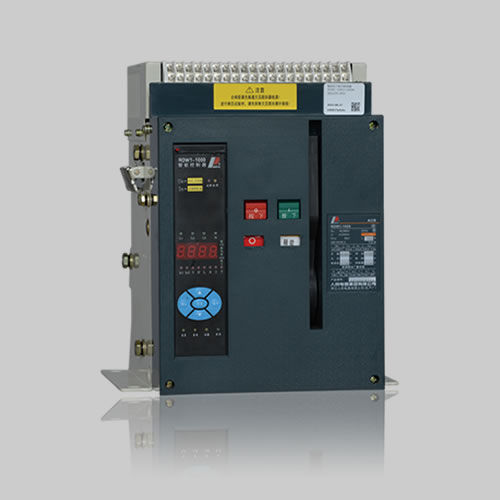

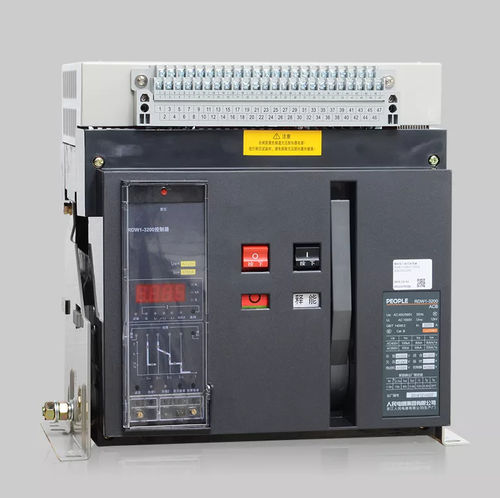

Interruttore automatico ad aria RDW1 series

contro le sottotensionidi potenzaper sovraccarichi

Interruttore automatico RDW1 destinato alle reti di distribuzione elettrica in corrente alternata a 50/60 Hz, con tensione nominale di esercizio fino a 690 V e corrente nominale fino a 6300 A. Viene utilizzato principalmente per distribuire l’energia elettrica e proteggere il circuito e le apparecchiature da danni causati da sovraccarico, cortocircuito, sottotensione e guasti a terra; è dotato di funzioni di protezione intelligenti, fornisce una protezione selettiva accurata e migliora l’affidabilità dell’alimentazione per evitare interruzioni di corrente non necessarie. Dispone inoltre di una porta di comunicazione di tipo aperto, in grado di realizzare la funzione di controllo remoto e di soddisfare i requisiti del centro di controllo e del sistema automatico. Questo prodotto, privo di controller intelligente e sensore, è dotato di funzione di isolamento. Questo prodotto è conforme alla norma IEC 60947-2 Condizioni normali di funzionamento e di installazione 3.1 - Temperatura: non superiore a +40°C, non inferiore a -St, e temperatura media giornaliera non superiore a +35°C. Se il cliente richiede condizioni superiori a +40°C o inferiori a -25°C, è necessario consultare il produttore. 3.2 - Altitudine del luogo di installazione non superiore a 2000 m 3.3 - Umidità: quando la temperatura è pari a +40°C, l’umidità non deve superare il 50% È ammessa un’umidità più elevata a temperature più basse. L’umidità media mensile non deve superare il 90% e la temperatura media mensile non deve essere inferiore a +25^. È necessario prestare attenzione alla formazione di condensa in caso di variazioni dell’umidità. 3.4 - Classe di protezione: IP20 3.5 - Tipo di utilizzo: tipo B 3.6 - Grado di inquinamento: livello 3 3.7 - Tipo di installazione: Il tipo di installazione del circuito principale dell’interruttore automatico, con sgancio a sottotensione e bobina primaria del trasformatore di potenza, è di tipo IV; il tipo di installazione del circuito ausiliario e del circuito di comando è di tipo III.
