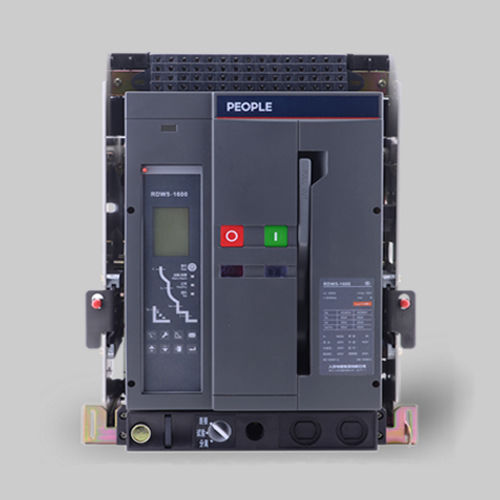

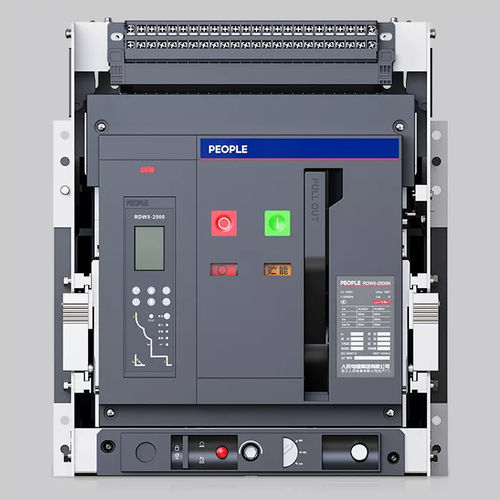

Interruttore automatico ad aria RDW5 series

contro le sottotensioniper sovraintensitàdi difetto di messa a terra

L’interruttore automatico intelligente della serie RDW5 è destinato alle reti di distribuzione elettrica in corrente alternata a 50/60 Hz, con tensione nominale di esercizio fino a 400 V/690 V e corrente nominale fino a 6300 A. Viene utilizzato principalmente per distribuire l’energia elettrica e proteggere i circuiti e le apparecchiature di alimentazione da danni causati da guasti, quali sovraccarico, sottotensione, cortocircuito e messa a terra monofase, e svolge una funzione di isolamento. Inoltre, l’interruttore dispone di varie funzioni di protezione intelligenti; grazie al proprio sistema di rete, è in grado di realizzare una comunicazione bidirezionale tra più interruttori e il computer di controllo centrale, consentendo il controllo remoto per soddisfare i requisiti del controllo automatico del sistema. L’interruttore è conforme alla norma IEC 60947-2. Condizioni normali di funzionamento e di installazione 3.1 - Temperatura: non superiore a +40 °C / non inferiore a -25 °C e temperatura media giornaliera non superiore a +35 °C. Se il cliente richiede condizioni superiori a +40 °C o inferiori a -25 °C, è necessario consultare il produttore. 3.2 - Altitudine del luogo di installazione: non superiore a 2000 m 3.3 - Umidità: quando la temperatura è pari a +40 °C, l’umidità non deve superare il 50% A temperature più basse è ammessa un’umidità più elevata. L’umidità media mensile non deve superare il 90% e la temperatura media mensile non deve essere inferiore a +25 °C. È necessario prestare attenzione alla formazione di condensa in caso di variazioni dell’umidità. 3.4 - Classe di protezione: IP20 3.5 - Tipo di utilizzo: tipo B 3.6 - Grado di inquinamento: livello 3 3.7 - Tipo di installazione: Il circuito principale dell’interruttore automatico, con sgancio a sottotensione e bobina primaria del trasformatore di potenza, è di tipo IV; l’installazione del circuito ausiliario e del circuito di controllo è di tipo III.
