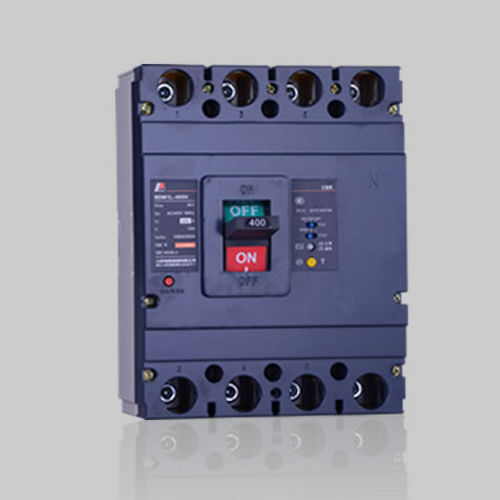

Interruttore differenziale magnetotermici RDM67L

per sovraintensitàcon dispersione a terradella corrente residua

L'interruttore differenziale della serie RDM67L è destinato alle reti di distribuzione a 50 Hz in corrente alternata, con tensione nominale di esercizio di 400 V e corrente nominale di esercizio fino a 800 A, per la protezione delle persone dal contatto indiretto, nonché per la commutazione dei circuiti e l'avviamento sporadico dei motori. Dispone inoltre di protezione da sovraccarico a tempo inverso a ritardo lungo, protezione istantanea a breve tempo e da sottotensione, nonché di protezione da corrente residua, per la protezione dei circuiti e delle apparecchiature. Questo interruttore presenta i vantaggi di ingombro ridotto, elevata capacità di interruzione e arco breve. Questo interruttore è dotato di funzione di isolamento. Questo interruttore automatico non deve modificare la direzione di ingresso; i terminali N, 1, 3, 5 devono essere collegati al lato alimentazione, mentre i terminali 2, 4, 6 e N devono essere collegati al lato carico. Questo interruttore automatico è conforme alle norme IEC 60947-2. 3.0 Condizioni di funzionamento, installazione e trasporto 3.1 - Temperatura: max +40 °C, min +35 °C. La media giornaliera non deve superare i +35 °C 3.2 - Altitudine: max 2000, 3.3 - Umidità: a +40 °C, l’umidità massima raggiunge il 50%. Tuttavia, a temperature inferiori è ammessa un’umidità più elevata. Ad esempio, è accettabile il 90% a +20 °C. È necessario prestare attenzione alla formazione di condensa in caso di variazioni di temperatura. 3.4 - Livello di inquinamento: Livello 3 3.5 - Luogo di installazione: ambiente privo di gas che causino corrosione dei metalli o danni all’isolamento e che trasportino polvere, nonché al riparo da urti e dall’influenza dell’acqua piovana; l’inclinazione tra la piastra di montaggio e ciascuna direzione non deve superare i 5°. 3.6 - Il campo magnetico esterno in cui viene installato non deve superare di 5 volte il campo magnetico terrestre. È adatto ad un ambiente elettromagnetico di tipo B.
