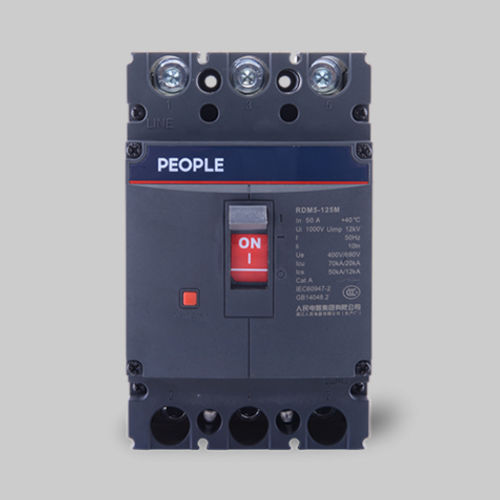

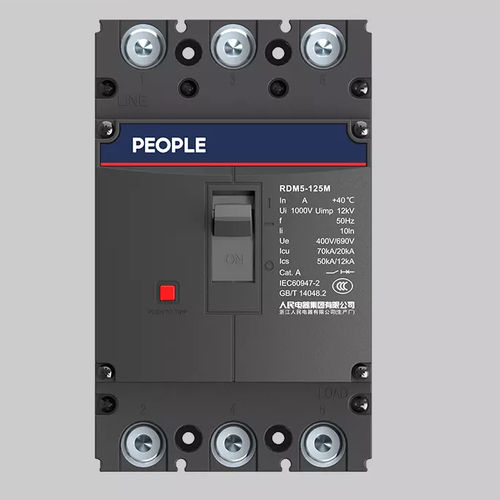

Interruttore magnetotermico RDM5

a bassa tensioneper sovraccarichicontro i cortocircuiti

L'interruttore automatico elettronico in involucro stampato della serie RDM5 è destinato a circuiti in corrente alternata a 50 Hz, tensione di isolamento di 1000 V, tensione nominale di esercizio fino a 690 V e corrente nominale fino a 800 A, per distribuire l’energia e proteggere il circuito e la fonte di alimentazione da danni causati da sovraccarico, cortocircuito e sottotensione. In particolare, quando la corrente è inferiore a 630 A, è in grado di proteggere anche il motore. Normalmente, l’interruttore è in grado di gestire inverti e avviamenti sporadici del motore. Il prodotto può essere installato sia in verticale che in orizzontale. Condizioni normali di funzionamento e di installazione 1. Altitudine del luogo di installazione non superiore a 2000 m 2. Temperatura: non superiore a +40 °C e non inferiore a -5 °C; la temperatura media non deve superare i +35 °C 3. Umidità relativa: non superiore al 50% quando la temperatura è di +40 °C. Il prodotto può sopportare un’umidità relativa più elevata a temperature inferiori; ad esempio, a una temperatura di +20 °C, il prodotto può sopportare un’umidità relativa del 90%. 4. Classe di inquinamento: Classe 3 5. Tipo di installazione dell’interruttore del circuito principale: Classe III; tipo di installazione del circuito ausiliario e del circuito di controllo: Classe II 6. L’angolo massimo di installazione è di 22,5°
