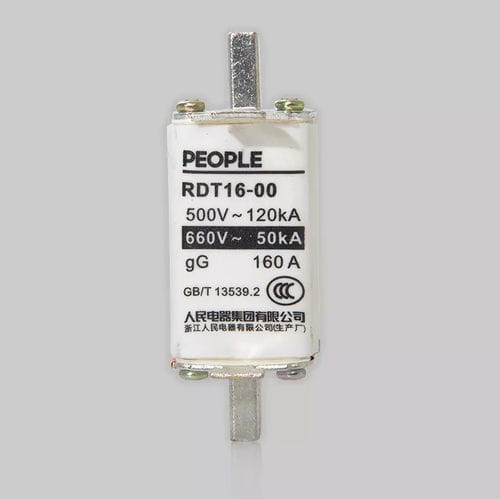

Fusibile lama RDT16

a cartucciadi protezione contro i cortocircuiti

Il fusibile a contatto di tipo a coltello con cartuccia riempita di polvere della serie RDT16 è adatto per apparecchiature di distribuzione elettrica industriale a corrente alternata a 50 Hz, con tensione nominale fino a 500/690 V e corrente nominale fino a 1250 A, come protezione da sovraccarico e cortocircuito per il circuito. Conforme alle norme: GB13539.1-2008/IEC60269-1:2006; GB/T13539.2-2008/IEC 60269-2:2006 Condizioni normali di funzionamento e di installazione 3.1 Temperatura ambiente: da -5 °C a +40 °C; il valore medio nelle 24 ore non deve superare i +35 °C e il valore medio nell’arco di un anno deve essere inferiore a tale valore. 3.2 L’altitudine del luogo di installazione non supera i 2000 m 3.3 Condizioni atmosferiche L’aria è pulita e la sua umidità relativa non supera il 50% quando la temperatura ambiente è di 40 °C. È ammessa un’umidità relativamente elevata a temperature relativamente basse; ad esempio, l’umidità relativa può raggiungere il 90% a 20 ÿ, e occorre tenere in considerazione la condensa che si forma sulla superficie del prodotto a causa delle variazioni di temperatura. 3.4 Tensione Quando la tensione nominale è di 500 V, il valore massimo della tensione di rete non deve superare il 110% della tensione nominale del fusibile; quando la tensione nominale è di 690 V, il valore massimo della tensione di rete non deve superare il 105% della tensione nominale del fusibile. Nota: se l’elemento fusibile si fonde a una tensione significativamente inferiore a quella nominale, l’indicatore del fusibile o il dispositivo di scatto potrebbero non attivarsi. 3.5 Categoria di installazione: III 3.6 Grado di inquinamento: non inferiore a 3 3.7 Posizione di installazione Questa serie di fusibili può essere installata in posizione verticale, orizzontale o obliqua in contesti operativi privi di scossoni evidenti, urti o vibrazioni.
