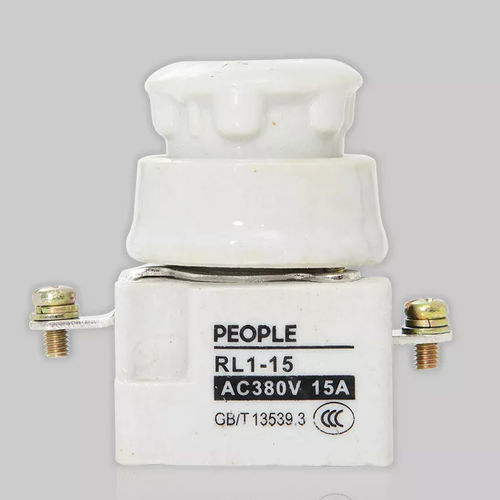

Fusibile cilindrico RL1

di protezione contro i cortocircuitiin ceramica

Il fusibile con base a vite della serie RL1 è adatto per impianti di distribuzione elettrica industriale a 50 Hz CA, tensione nominale 380 V e corrente nominale fino a 200 A, come protezione contro sovraccarichi e cortocircuiti nei circuiti. Capacità di interruzione e categoria di impiego La capacità di interruzione di questo tipo di fusibile è "g", mentre la categoria di impiego è "G", che corrisponde alla categoria di uso generale con piena capacità di interruzione. Caratteristiche strutturali Questa serie di fusibili è costituita dall’elemento fusibile, dalla base e dal componente di carico di fusione. L’elemento fusibile è costituito da un tubo fusibile, un elemento fusibile, materiale di riempimento e un indicatore. L’elemento fusibile a sezione trasversale variabile, costituito da una fascia o da un filo di rame puro, è sigillato all’interno del tubo fusibile ad alta resistenza; il tubo fusibile viene poi riempito con sabbia di quarzo ad alta purezza, trattata chimicamente per fungere da mezzo di arco elettrico. Sull’estremità del fusibile è presente un indicatore di fusione, che diventa immediatamente visibile quando il fusibile si fonde, a indicare che il fusibile è stato bruciato. La base del fusibile è composta da una base, da un tubo metallico filettato dotato di terminali e da un anello protettivo in porcellana. Il componente di inserimento del fusibile è costituito da un tubo metallico esterno filettato e da un'impugnatura in porcellana; nella parte superiore è presente una finestrella trasparente che consente di verificare se l'indicatore del fusibile è visibile o meno (ovvero se il fusibile si è bruciato o meno). Durante il funzionamento, il fusibile presenta una struttura completamente sigillata. La base viene installata tramite viti, in modo semplice e pratico. Il terminale laterale viene collegato al cavo esterno tramite una vite.
