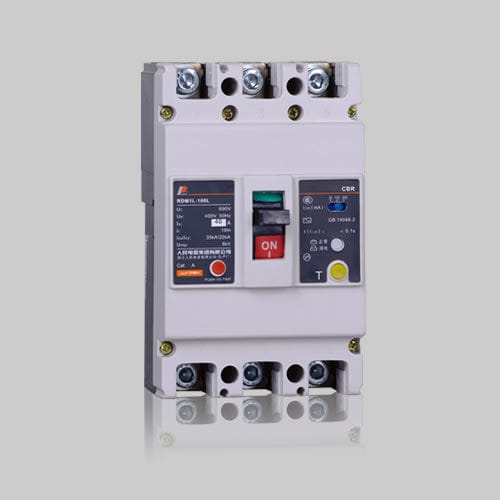

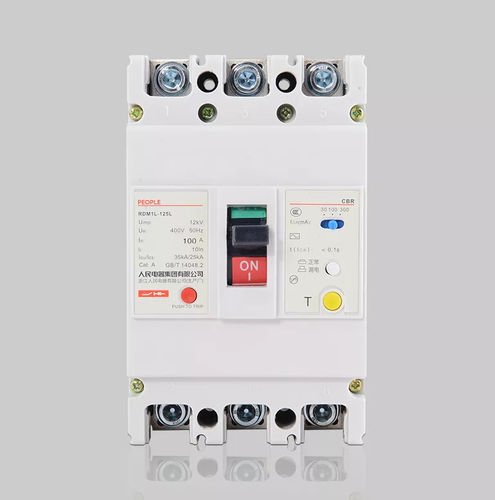

Interruttore magnetotermico RDM1L

della corrente residuaper la distribuzionein scatola stampata

L'interruttore automatico in custodia stampata della serie RDM IL viene utilizzato principalmente nei circuiti di distribuzione a 50/60 Hz in corrente alternata; la tensione nominale di esercizio è di 400 V,corrente nominale fino a 800 A per fornire protezione indiretta e prevenire incendi causati da correnti di guasto a terra; può inoltre essere utilizzato per la distribuzione di potenza e la protezione dei circuiti da sovraccarichi e cortocircuiti, ed è adatto anche per circuiti di trasferimento e per l'avviamento sporadico dei motori. Questo prodotto è adatto all'isolamento. Questo prodotto è conforme alla norma IEC 60947-2. Condizioni normali di funzionamento e di installazione 3.1 - Temperatura: non superiore a +40 °C e non inferiore a -5 °C; la temperatura media non deve superare i +35 °C. 3.2 - Altitudine del luogo di installazione non superiore a 2000 m. 3.3 - Umidità relativa: non superiore al 50% quando la temperatura è di +40 °C. Il prodotto è in grado di resistere a livelli di umidità più elevati a temperature inferiori; ad esempio, a una temperatura di +20 °C, il prodotto può resistere a un’umidità relativa del 90%. È necessario adottare misure specifiche per prevenire la condensa causata dagli sbalzi di temperatura 3.4 - Classe di inquinamento: Classe 3 3.5 - Deve essere installato in un luogo privo di pericolo di esplosione, nonché privo di gas e polveri conduttive che potrebbero causare corrosione dei metalli e danni all’isolamento. 3.6 - Angolo di inclinazione massimo di installazione: 5°; deve essere installato in un luogo privo di urti evidenti e di influenze atmosferiche. 3.7 - Tipo di installazione del circuito principale: III; tipo di installazione del circuito ausiliario e del circuito di controllo: II 3.8 - Il campo magnetico esterno nel luogo di installazione non deve superare di oltre 5 volte l’intensità del campo magnetico terrestre. 3.9 - Ambiente elettromagnetico di installazione: tipo B
