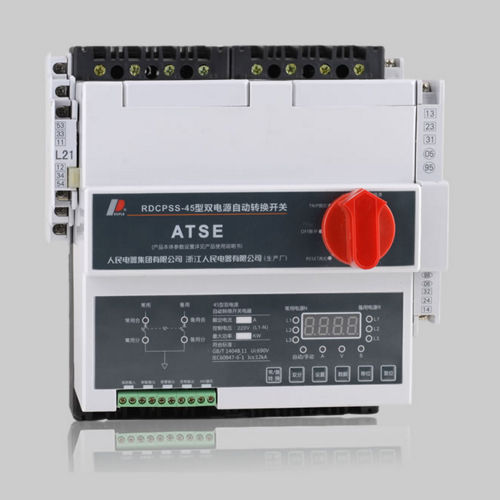

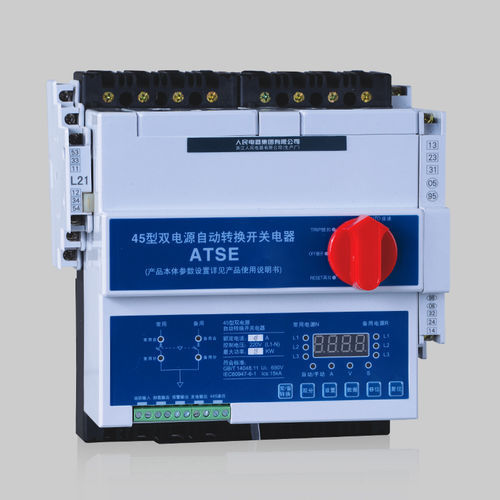

Commutatore di trasferimento automatica RDCPSS

manualeper binario elettrificatoper generatore

La serie RDCPSS ATSE (di seguito denominata "interruttore RDCPPSS") è destinata all'impiego in sistemi di alimentazione a doppia linea con frequenza nominale in CA di 50 Hz o 60 Hz, tensione nominale fino a 690 V e corrente nominale compresa tra 0,4 A e 125 A;provvede al trasferimento dell’alimentazione in modo manuale o automatico in caso di sovratensione, sottotensione o perdita di fase, al fine di garantire l’affidabilità e la sicurezza dell’alimentazione del circuito a valle. L’interruttore RDCPSS è dotato di un contattore a risposta istantanea ed è utilizzato per l’alimentazione di emergenza. Inoltre, durante il trasferimento dell’alimentazione tra le reti elettriche, è in grado di garantire un tempo di trasferimento in caso di interruzione dell’alimentazione di almeno 50 ms, migliorando così la stabilità dell’alimentazione. L’interruttore CPSS di tipo CB può essere scelto in base alle specifiche funzioni di protezione dalla corrente, quali sovraccarico, sovracorrente, cortocircuito e squilibrio di fase. 4. Condizioni normali di funzionamento 4.1 - Temperatura dell’aria ambiente: max +40 °C, min -10 °C; la temperatura media giornaliera non deve superare i +35 °C. 4.2 - Altitudine: fino a 2000 m. 4.3 - Umidità: l’umidità relativa massima non deve superare il 50% a +40 °C; a temperature inferiori è ammessa un’umidità più elevata, ad esempio può raggiungere il 90% a +20 °C. È necessario prestare attenzione alla condensa causata dalle variazioni di temperatura. 4.4 - Grado di protezione: IP 20, funzione anti-contatto accidentale 4.5 - Livello di inquinamento: livello 3 4.6 - Tipo di installazione: circuito principale a 380 V per IV, circuito ausiliario e circuito di controllo per III, circuito di allarme per II.
