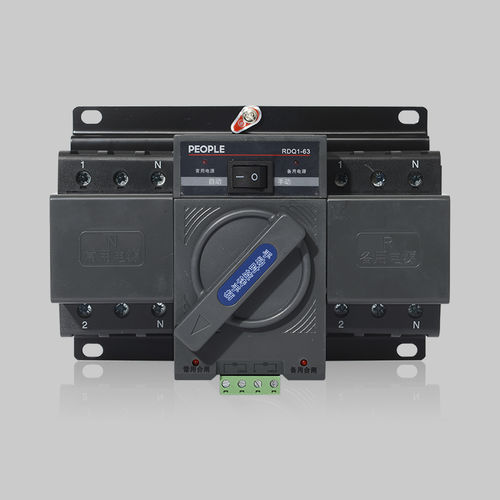

Commutatore di trasferimento automatica RDQ1

manualeper binario elettrificato4 poli

Il commutatore automatico a doppia alimentazione della serie RDQ1 è adatto per sistemi di alimentazione a corrente alternata a 50 Hz, con tensione nominale di esercizio di 400 V e corrente nominale di esercizio pari o inferiore a 63 A. Consente di commutare in modo selezionabile tra due circuiti di alimentazione in base alle esigenze. Questo prodotto è dotato di funzioni di protezione da sovraccarico, cortocircuito e sottotensione; dispone inoltre di funzioni di protezione antincendio, doppia interruzione e emissione del segnale di chiusura, che lo rendono particolarmente adatto ai circuiti di illuminazione di edifici adibiti a uffici, centri commerciali, banche e grattacieli che richiedono protezione antincendio. Condizioni normali di funzionamento e installazione 3.1 - L’altitudine del luogo di installazione non deve superare i 2000 m. 3.2 - Temperatura ambiente: da -5 °C a +40 °C; il valore medio nelle 24 ore non deve superare i +35 °C. 3.3 - Condizioni atmosferiche: L’umidità relativa non supera il 50% quando la temperatura massima è di +40 °C; è consentita un’umidità relativa relativamente elevata a temperature relativamente basse, ad esempio raggiunge il 90% a 20 °C, e occorre adottare misure speciali qualora si verifichi condensa sui prodotti a causa delle variazioni di umidità. 3.4 - Grado di inquinamento: 3 3.5 - Condizioni di installazione: l’apparecchio deve essere installato in luoghi esenti da urti e vibrazioni e al riparo da pioggia e neve; il terminale superiore va collegato al lato di alimentazione, quello inferiore al lato di carico, e l’inclinazione tra il lato di installazione e la verticale non deve superare i 5°. 3.6 - Categoria di installazione: III 3.7 - Il campo magnetico esterno nelle vicinanze del luogo di installazione non deve superare, in nessuna direzione, 5 volte l’intensità del campo magnetico terrestre.
