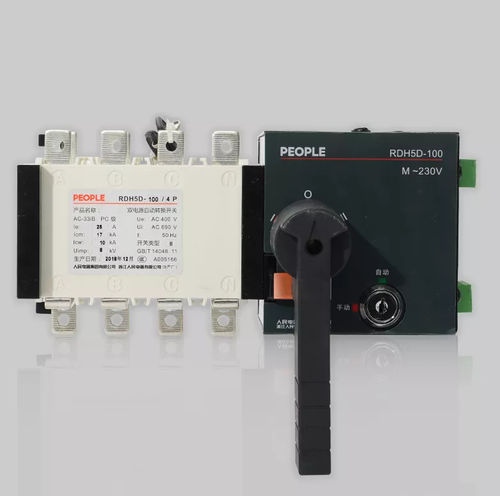

Commutatore di trasferimento automatica RDH5D

bidirezionaledi asservimentoazionata a distanza

La serie RDH5D di commutatori automatici di trasferimento integra sistemi di interblocco elettrici e meccanici per garantire un funzionamento sicuro del trasferimento. È applicabile ai sistemi di alimentazione dei quadri di distribuzione industriali a 50 Hz CA, con tensione nominale di 400 V CA e corrente nominale convenzionale fino a 3200 A. Dispone di funzioni di rilevamento, comunicazione, interblocco elettrico e meccanico. È in grado di realizzare il controllo completamente automatico e remoto, il ripristino, il controllo manuale in caso di emergenza e altre operazioni. Questo commutatore è adatto per alimentazioni a due circuiti, per la commutazione automatica tra alimentazione normale e di riserva oppure per la commutazione automatica e la disconnessione sicura tra due gruppi di apparecchiature di carico. Struttura del commutatore 3.1 - Blocco elettrico: controlla l’alimentazione del circuito interno dell’interruttore. Quando è attivato, l’interruttore può eseguire operazioni completamente automatiche, ripristino forzato e comando a distanza; quando è disattivato, l’interruttore può essere azionato solo manualmente. 3.2 - Maniglia di comando: il blocco elettrico deve essere disattivato quando si utilizza la maniglia per il comando manuale. 3.3 - Blocco del meccanismo: utilizzato per il rilevamento. Innanzitutto, portare l’interruttore in posizione “0” utilizzando la maniglia; quindi, tirare verso l’alto il meccanismo di blocco e bloccarlo; infine, procedere al rilevamento (tirando verso l’alto il blocco, l’alimentazione del circuito di controllo interno dell’interruttore viene interrotta e l’interruttore non può funzionare né in modalità automatica né in modalità manuale). 3.4 - Indicazione di posizione: indica la posizione di funzionamento (l, 0, ll). Modalità d’uso 6.1 - Funzione automatica: quando l’alimentazione normale è interrotta, l’interruttore trasferisce il circuito all’alimentazione di riserva; quando l’alimentazione normale viene ripristinata, l’interruttore trasferisce il circuito all’alimentazione normale. 6.2 - Funzione di ripristino forzato “0”: premendo il pulsante “0”, l’interruttore disattiva entrambe le alimentazioni.
