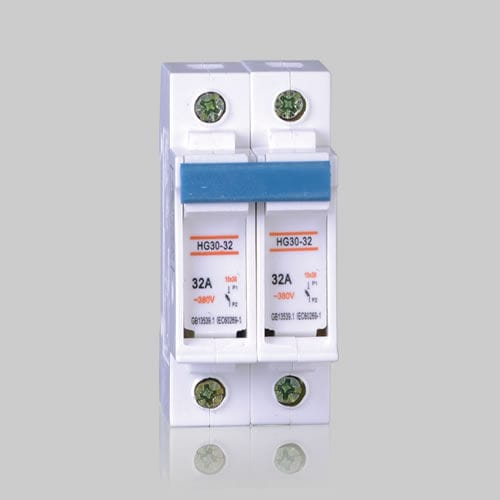

Fusibile cilindrico RT18

a cartucciadi protezione contro i cortocircuiticlasse gG

Il fusibile a cappuccio cilindrico di tipo tubolare chiuso della serie RT18/HG30 è adatto per gli impianti di distribuzione elettrica industriale a corrente alternata a 50 Hz, con tensione nominale di 380 V e corrente nominale fino a 63 A, come protezione contro i sovraccarichi e i cortocircuiti dei circuiti. Conforme alle norme: GB13539.1-2008/IEC60269-1:2006; GB/T13539.2-2008/IEC60269-2:2006 Condizioni normali di funzionamento e di installazione 3.1 Temperatura ambiente: da -5 °C a +40 °C; il valore medio nelle 24 ore non deve superare i +35 °C e il valore medio nell’arco di un anno deve essere inferiore a tale valore. 3.2 L’altitudine del luogo di installazione non deve superare i 2000 m 3.3 Condizioni atmosferiche: l’aria deve essere pulita e la sua umidità relativa non deve superare il 50% quando la temperatura ambiente è di 40 °C. È consentita un’umidità relativamente elevata a temperature relativamente basse; ad esempio, l’umidità relativa può raggiungere il 90% a 20 °C; occorre tenere in considerazione la condensa che si forma sulla superficie del prodotto a causa delle variazioni di temperatura. 3.4 Tensione: il valore massimo della tensione di rete non supera il 110% della tensione nominale del fusibile. 3.5 Categoria di installazione: III 3.6 Grado di inquinamento: non inferiore a 3 3.7 Posizione di installazione Questa serie di fusibili può essere installata in posizione verticale, orizzontale o obliqua in contesti operativi privi di scossoni, urti o vibrazioni evidenti. Nota: se il fusibile viene utilizzato in condizioni diverse da quelle di installazione standard specificate, è necessario consultarsi con il produttore. Classe di interruzione e categoria di impiego La classe di interruzione degli elementi fusibili di questa serie è “g”, mentre la categoria di impiego è “G”; si tratta di elementi fusibili per uso generale con piena capacità di interruzione.
