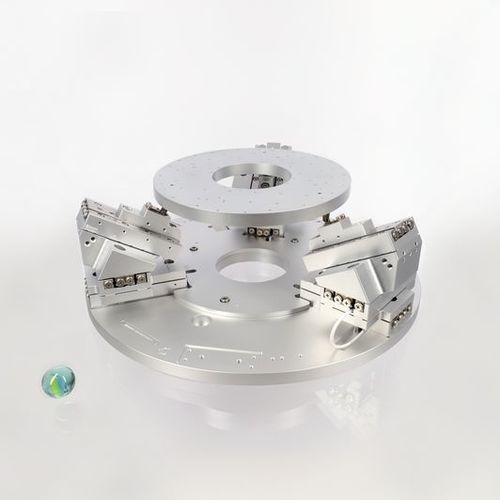

Sistema di nanoposizionamento multiassiale SMARPOD 225.75

esapodelinearerotativo

Lo SMARPOD 225.75 ha un diametro della piastra di base di 225 mm e una corsa di 42 mm in direzione X e Y. Lo SMARPOD 225.75 è in grado di gestire carichi utili fino a 5 N. È uno degli SMARPOD SmarAct più grandi, con un'escursione di 42 mm in direzione X e Y e di 24 mm in direzione Z. Come opzione, la piastra di base può essere dotata di montanti per il posizionamento di utensili, sensori o altri componenti vicino alla piattaforma mobile dello SMARPOD. I valori della corsa di rotazione sono indicati per un punto di rotazione sulla superficie della piastra superiore. Le dimensioni complessive del sistema completo possono essere maggiori per pose diverse. Per ulteriori informazioni, consultare il modello CAD nell'area download. La ripetibilità è misurata a circa 20 mm sopra la piastra superiore di ciascun sistema, sull'intera gamma di corse e per un singolo grado di libertà alla volta. I valori possono essere migliori per corse più brevi. Specifiche tecniche Corsa [ - 24 (Θx); 27 (Θy); 41 (Θz) Forza normale [N] - 5 Forza normale [N] - 5 Forza massima orizzontale [N] - 2,5 Forza orizzontale [N] - 2,5 Dimensioni Piastra di base [mm] - Ø 225 Altezza della piattaforma dal suolo [mm] - 75 Peso [g] - 2060 A circuito chiuso Tipi di sensori - SC Incremento minimo [nm] - 1 Incremento minimo [µ] - 3 Ripetibilità unidirezionale MCS2 [nm] - ± 50 Opzioni Opzioni per il vuoto - HV (1E-6 mbar); UHV (1E-11 mbar) Opzione non magnetica - Sì (-NM)
