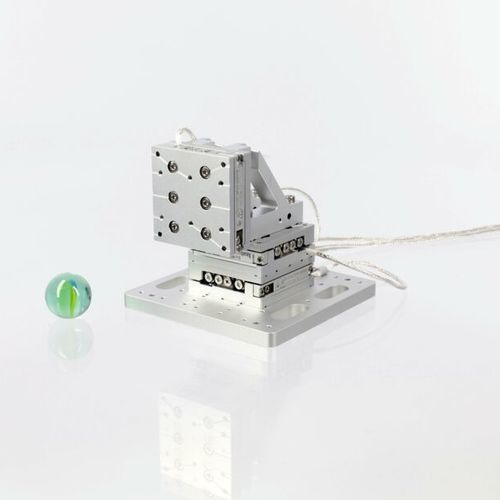

Piastra di posizionamento XYZ CLS32:32

3 assiin ciclo chiusomodulare

Basato su tre stadi CLS-3232 con una corsa di 21 mm ciascuno, il sistema è in grado di gestire carichi utili fino a 1,5N. Grazie alla compatibilità con il sistema modulare SmarAct, può essere facilmente aggiornato. Meccaniche Carico utile [N] - 1,5 Montaggio su scheda elettronica Dimensioni [mm] - 65 x 65 x 59 (L x L x A) Centro di vert. Fase sopra il suolo [mm] - 43 (32,5 ... 53,5) Montaggio diretto Dimensioni [mm] - 48,5 x 32 x 54 (L x P x A) Centro di vert. Fase sopra il suolo [mm] - 38 (27,5 ... 48,5) Nell'ambito del sistema modulare SmarAct sono disponibili sistemi di posizionamento completamente precostruiti e preconfigurati. Questi sistemi di posizionamento predefiniti sono ispirati dal cliente e rappresentano i sistemi e le piattaforme più comunemente richiesti dai nostri clienti. I sistemi sono molto versatili e possono essere utilizzati per un'ampia gamma di compiti di posizionamento. Di seguito, i sistemi sono presentati con un adattatore per breadboard. Tutti i sistemi sono disponibili anche senza adattatore per breadboard, se si preferisce un metodo di montaggio diretto. Sulla base di questi sistemi predefiniti e in combinazione con elementi di connessione e stadi personalizzati, è possibile realizzare sistemi di posizionamento seriale molto complessi. Alcuni di essi sono presentati nelle pagine seguenti. Se la vostra applicazione richiede una configurazione speciale non illustrata, non esitate a contattare i nostri specialisti per discutere i requisiti della vostra applicazione.
