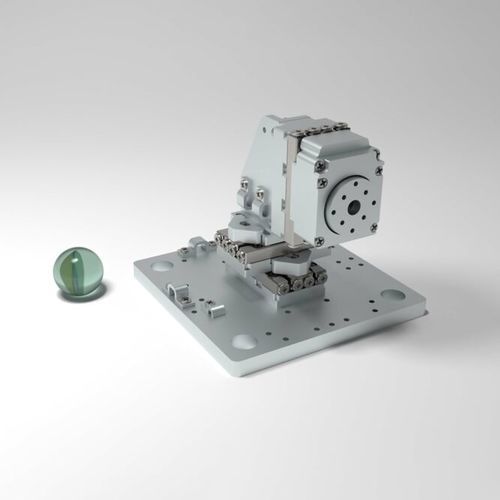

Piastra di posizionamento lineare XYZR-XYZ SLC17:30 R SRP20:13

4 assiin ciclo chiusodi alta precisione

Basato su tre stadi lineari SLC-1730 con 21 mm di corsa e uno stadio di rotazione SR-2013 a rotazione continua, il sistema di posizionamento è in grado di gestire carichi utili fino a 1,3 N. Meccanica Stadi utilizzati - 3 x SLC-1730; 1 x SR-2013 Corsa [ - illimitata Carico utile [N] - 1,3 Montaggio su breadboard Dimensioni [mm] - 68 x 65 x 57 Centro di vert. Stage da terra [mm] - 41,5 (31 ... 52) Montaggio diretto Dimensioni [mm] - 50 x 30 x 52 Centro di vert. Fase sopra il terreno [mm] - 36,5 (26 ... 47) Nell'ambito del sistema modulare SmarAct, sono disponibili sistemi di posizionamento completamente precostruiti e preconfigurati. Questi sistemi di posizionamento predefiniti sono ispirati dal cliente e rappresentano i sistemi e le piattaforme più comunemente richiesti dai nostri clienti. I sistemi sono molto versatili e possono essere utilizzati per una vasta gamma di compiti di posizionamento. Di seguito, i sistemi sono mostrati includendo un adattatore per breadboard. Tutti i sistemi sono disponibili anche senza l'adattatore per breadboard se si preferisce un metodo di montaggio diretto. Sulla base di questi sistemi predefiniti, e in combinazione con elementi di connessione personalizzati e stadi personalizzati, possono essere realizzati sistemi di posizionamento seriale molto complessi. Alcuni di essi sono presentati nelle pagine seguenti. Se la vostra applicazione richiede una configurazione speciale che non è mostrata nelle seguenti, non esitate a contattare i nostri specialisti di applicazioni per discutere i requisiti della vostra applicazione.
