Goniometro compatto SMARGON

6 assiper allineamento angolare di alta precisione

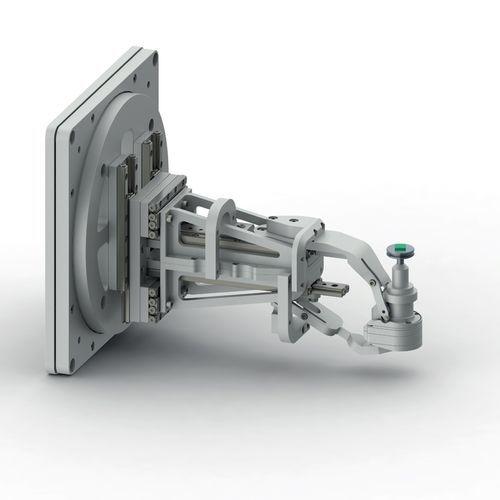

Lo SMARGON consiste in una combinazione di sistemi di posizionamento a cinque gradi di libertà montati su uno stadio di rotazione pesante. Per la rotazione ω del sistema di posizionamento è possibile utilizzare uno stadio di rotazione piezoelettrico o un cuscinetto d'aria ad alta precisione. Lo stadio di posizionamento a cinque assi consente di posizionare il campione in esame in direzione X, Y e Z e di ruotarlo in χ e φ nelle direzioni χ e φ. Il sistema di controllo SMARGON calcola la trasformazione cinematica parzialmente parallela che consente il posizionamento e l'allineamento diretto nel fascio. Nella configurazione standard, sul lato anteriore è montato un portacampioni magnetico che offre un modo rapido e pratico per caricare e scaricare diversi campioni. Questo goniometro ad alta precisione è stato progettato appositamente per l'utilizzo in esperimenti di diffrazione di raggi X. Pertanto, SmarAct ha dedicato particolare attenzione ai sei gradi di libertà del sistema di posizionamento SMARGON. La compattezza complessiva del goniometro e il suo ingombro ridotto contribuiscono a ridurre al minimo gli effetti di auto-ombra. Ciò consente anche di posizionare il rivelatore di raggi X molto più vicino al campione, ottenendo una porzione maggiore del cono di diffrazione da rilevare. SmarAct è in grado di offrire lo SMARGON anche in versione compatibile con il vuoto o completamente realizzato con materiali non magnetici. La sfera di confusione dell'intero setup rappresenta la prestazione complessiva e dipende fortemente dalla precisione di ogni singolo stadio di posizionamento. Pertanto, ogni stadio viene allineato con precisione per garantire la sinergia del sistema multiassiale combinato.
