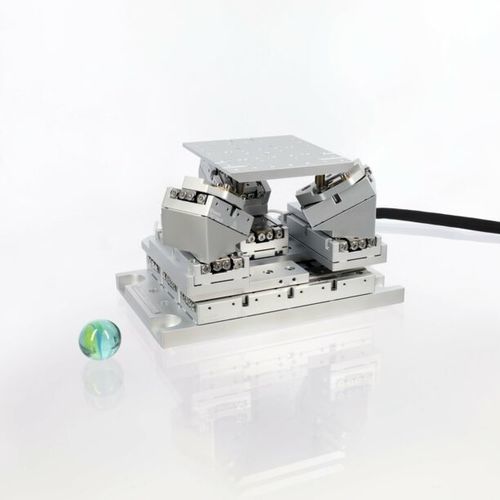

Sistema di nanoposizionamento multiassiale SMARPOD P-SLC-17
esapodea cinematica parallelasotto alto vuoto

sistema di nanoposizionamento multiassiale
sistema di nanoposizionamento multiassiale
sistema di nanoposizionamento multiassiale
sistema di nanoposizionamento multiassiale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
multiassiale
Struttura
esapode
Altre caratteristiche
a cinematica parallela, sotto alto vuoto
Ripetibilità

50 nm

Corsa

10 mm, 30 mm, 50 mm
(0,39 in, 1,18 in, 1,97 in)

Descrizione

Uno SMARPOD di medie dimensioni basato su stadi SLC-17 in un orientamento parallelo che è in grado di posizionare carichi utili fino a 5 N. Lo SMARPOD P-SLC-17 è basato su un design meccanico diverso in relazione all'orientamento degli stadi montati orizzontalmente. Rispetto a uno SMARPOD circolare di quasi le stesse dimensioni, il P-SLC-17 offre una gamma di corsa molto più ampia in dispensa dell'apertura che è disponibile nei disegni circolari. Basato sugli stadi della serie SLC-17, lo SMARPOD P-SLC-17 è disponibile anche in una versione per alto e ultra alto vuoto, nonché in una versione realizzata con materiali completamente amagnetici. Meccanico Corsa [mm] - 48 (X); 28 ... 48 (Y); ≤ 9 (Z) Corsa [ - ≤ 28 (Θx); ≤ 26 (Θy); ≤ 20 (Θz) Max. Forza normale [N] - 5 Max. Forza orizzontale [N] - 2.5 Dimensioni [mm] - 110 x 80 Altezza della piattaforma da terra [mm] - 67,5 Peso [g] - 300 ... 2000 Anello chiuso Tipi di sensori - S; SC Incremento più piccolo [nm] - 1 Incremento più piccolo [µrad] - 1 Ripetibilità ad anello chiuso, corsa completa MCS2 [nm] - < ± 200 Ripetibilità ad anello chiuso, corsa 1 mm MCS2 [nm] - < ± 10 Ripetibilità a circuito chiuso, corsa completa MCS2 [µrad] - < ± 15 Opzioni Opzioni di vuoto - HV (1E-6 mbar); UHV / UHVT (1E-11 mbar) Opzione non magnetica - Sì (-NM)

---
