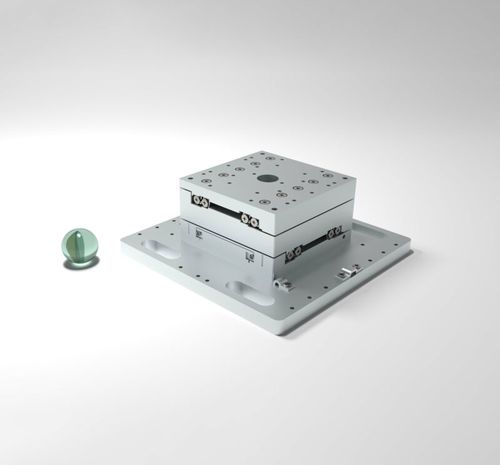

Piastra di posizionamento lineare XY-CLS52:52

2 assiin ciclo chiusomodulare

Basato su due stadi lineari CLS-5252 con una corsa di 31 mm ciascuno, il sistema è in grado di gestire carichi utili fino a 20 N ed è completamente compatibile con il sistema modulare SmarAct. Meccanico Stadi utilizzati - CLS-5252 Carico utile [N] - 20 Montaggio su breadboard Dimensioni [mm] - 90 x 90 x 34 (L x W x H) Altezza della piattaforma da terra [mm] - 34 Montaggio diretto Dimensioni [mm] - 52 x 52 x 28 (L x P x A) Altezza della piattaforma da terra [mm] - 28 Nell'ambito del sistema modulare SmarAct, sono disponibili sistemi di posizionamento completamente precostruiti e preconfigurati. Questi sistemi di posizionamento predefiniti sono ispirati dal cliente e rappresentano i sistemi e le piattaforme più comunemente richiesti dai nostri clienti. I sistemi sono molto versatili e possono essere utilizzati per una vasta gamma di compiti di posizionamento. Di seguito, i sistemi sono mostrati includendo un adattatore per breadboard. Tutti i sistemi sono disponibili anche senza l'adattatore per breadboard se si preferisce un metodo di montaggio diretto. Sulla base di questi sistemi predefiniti, e in combinazione con elementi di connessione personalizzati e stadi personalizzati, possono essere realizzati sistemi di posizionamento seriale molto complessi. Alcuni di essi sono presentati nelle pagine seguenti. Se la vostra applicazione richiede una configurazione speciale che non è mostrata nelle seguenti, non esitate a contattare i nostri specialisti di applicazioni per discutere i requisiti della vostra applicazione.
