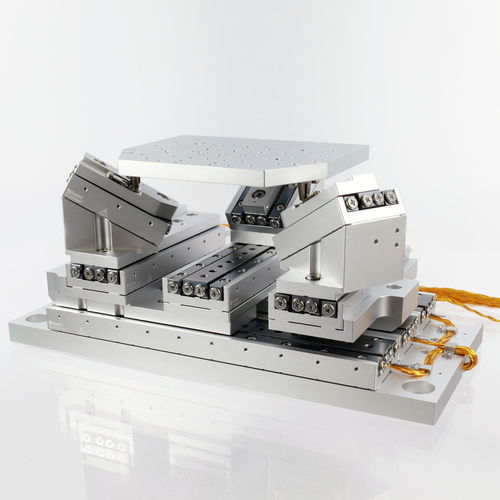

Sistema di nanoposizionamento multiassiale SMARPOD P-SLC-24

esapodelineareorizzontale

Lo SMARPOD di grandi dimensioni si basa su stadi SLC-24 con orientamento parallelo che offrono una grande corsa di 102 mm in direzione X. Lo SMARPOD P-SLC-24 può gestire carichi utili fino a 5 N. Si basa su un meccanismo diverso rispetto agli SMARPOD circolari. A parità di dimensioni, il P-SLC-24 offre una corsa molto più ampia di 102 mm in direzione X. I valori della corsa di rotazione sono indicati per un punto di rotazione sulla superficie della piastra superiore. Le dimensioni complessive del sistema completo possono essere maggiori per pose diverse. Per ulteriori informazioni, consultare il modello CAD nell'area download. La ripetibilità è misurata a circa 20 mm sopra la piastra superiore di ciascun sistema, sull'intera gamma di corse e per un singolo grado di libertà alla volta. I valori possono essere migliori per corse più brevi. Per altre dimensioni e corse, non esitate a contattarci in qualsiasi momento. Specifiche tecniche Corsa [ - 33 (Θx); 33 (Θy); 36 (Θz) Forza normale [N] - 5 Forza normale [N] - 5 Forza orizzontale massima [N] - 2,5 Forza orizzontale [N] - 2,5 Dimensioni piastra di base [mm] - 195 x 91 Altezza della piattaforma dal suolo [mm] - 81 Peso [g] - 1890 A circuito chiuso Tipi di sensori - SC Incremento minimo [nm] - 1 Incremento minimo [µ - 3 Opzioni Opzioni per il vuoto - HV (1E-6 mbar); UHV (1E-11 mbar) Opzione non magnetica - Sì (-NM)
