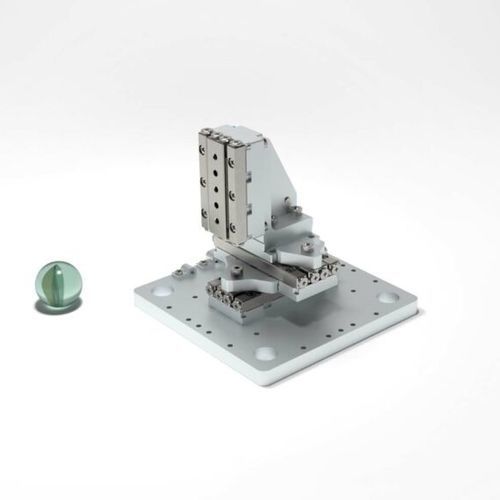

Piastra di posizionamento XYZ XYZ-XY SLC17:40 Z SLC17:30

3 assiin ciclo chiusomodulare

Basato su due stadi SLC-1740 per X e Y con 26 mm di corsa e un SLC-1730 con 21 mm di corsa per Z. Il sistema è in grado di gestire carichi utili fino a 1,5 N. Meccanica Stadi utilizzati - SLC-1740 (X, Y); SLC-1730 (Z) Carico utile [N] - 1,5 Montaggio su breadboard Dimensioni [mm] - 65 x 65 x 62 (L x W x H) Centro di vert. Stage da terra [mm] - 47 (36,5 ... 57,5) Montaggio diretto Dimensioni [mm] - 42 x 40 x 57 (L x P x A) Centro di vert. Fase sopra il terreno [mm] - 42 (31,5 ... 52,5) Nell'ambito del sistema modulare SmarAct, sono disponibili sistemi di posizionamento completamente precostruiti e preconfigurati. Questi sistemi di posizionamento predefiniti sono ispirati dal cliente e rappresentano i sistemi e le piattaforme più comunemente richiesti dai nostri clienti. I sistemi sono molto versatili e possono essere utilizzati per una vasta gamma di compiti di posizionamento. Di seguito, i sistemi sono mostrati includendo un adattatore per breadboard. Tutti i sistemi sono disponibili anche senza l'adattatore per breadboard se si preferisce un metodo di montaggio diretto. Sulla base di questi sistemi predefiniti, e in combinazione con elementi di connessione personalizzati e stadi personalizzati, possono essere realizzati sistemi di posizionamento seriale molto complessi. Alcuni di essi sono presentati nelle pagine seguenti. Se la vostra applicazione richiede una configurazione speciale che non è mostrata nelle seguenti, non esitate a contattare i nostri specialisti di applicazioni per discutere i requisiti della vostra applicazione.
