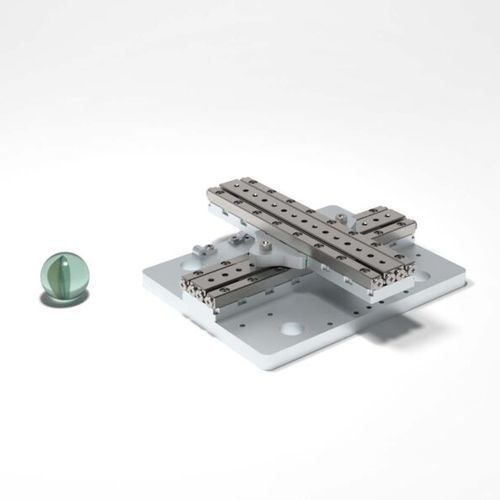

Piastra di posizionamento lineare XY-SLC17:80

2 assiin ciclo chiusomodulare

Basato su due stadi lineari SLC-1780 con una corsa di 51 mm ciascuno, il sistema è in grado di gestire carichi utili fino a 20 N. Meccanica Stadi utilizzati - SLC-1780 Carico utile [N] - 30 Montaggio su breadboard Dimensioni [mm] - 80 x 80 x 22 (L x W x H) Altezza della piattaforma da terra [mm] - 22 Montaggio diretto Dimensioni [mm] - 80 x 80 x 17 (L x P x A) Altezza della piattaforma da terra [mm] - 17 Nell'ambito del sistema modulare SmarAct, sono disponibili sistemi di posizionamento completamente precostruiti e preconfigurati. Questi sistemi di posizionamento predefiniti sono ispirati dal cliente e rappresentano i sistemi e le piattaforme più comunemente richiesti dai nostri clienti. I sistemi sono molto versatili e possono essere utilizzati per una vasta gamma di compiti di posizionamento. Di seguito, i sistemi sono mostrati includendo un adattatore per breadboard. Tutti i sistemi sono disponibili anche senza l'adattatore per breadboard se si preferisce un metodo di montaggio diretto. Sulla base di questi sistemi predefiniti, e in combinazione con elementi di connessione personalizzati e stadi personalizzati, possono essere realizzati sistemi di posizionamento seriale molto complessi. Alcuni di essi sono presentati nelle pagine seguenti. Se la vostra applicazione richiede una configurazione speciale che non è mostrata nelle seguenti, non esitate a contattare i nostri specialisti di applicazioni per discutere i requisiti della vostra applicazione.
