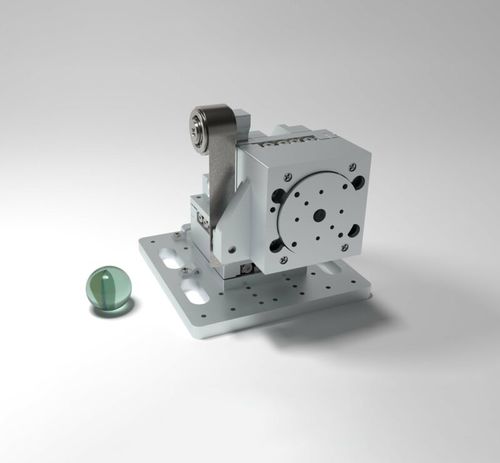

Piastra di posizionamento lineare XYZR-XYZ CLS32:32 R SRP32:11

rotativa4 assidi alta precisione

Basato su tre stadi lineari CLS-3232 con 21 mm di corsa e uno stadio di rotazione SR-3211 con rotazione continua e compatibile con il sistema modulare SmarAct, è in grado di gestire carichi utili fino a 3,3 N. Meccanica Stadi utilizzati - 3 x CLS-3232; 1 x SR-3211 Corsa [ - illimitata Carico utile [N] - 3,3 Montaggio su breadboard Dimensioni [mm] - 79 x 65 x 70 (L x W x H) Centro di vert. Stage da terra [mm] - 43 (32,5 ... 53,5) Montaggio diretto Dimensioni [mm] - 62,5 x 45,5 x 65 (L x P x A) Centro di vert. Fase sopra il terreno [mm] - 38 (27,5 ... 48,5) Nell'ambito del sistema modulare SmarAct, sono disponibili sistemi di posizionamento completamente precostruiti e preconfigurati. Questi sistemi di posizionamento predefiniti sono ispirati dal cliente e rappresentano i sistemi e le piattaforme più comunemente richiesti dai nostri clienti. I sistemi sono molto versatili e possono essere utilizzati per una vasta gamma di compiti di posizionamento. Di seguito, i sistemi sono mostrati includendo un adattatore per breadboard. Tutti i sistemi sono disponibili anche senza l'adattatore per breadboard se si preferisce un metodo di montaggio diretto. Sulla base di questi sistemi predefiniti, e in combinazione con elementi di connessione personalizzati e stadi personalizzati, possono essere realizzati sistemi di posizionamento seriale molto complessi. Alcuni di essi sono presentati nelle pagine seguenti. Se la vostra applicazione richiede una configurazione speciale che non è mostrata nelle seguenti, non esitate a contattare i nostri specialisti di applicazioni per discutere i requisiti della vostra applicazione.
