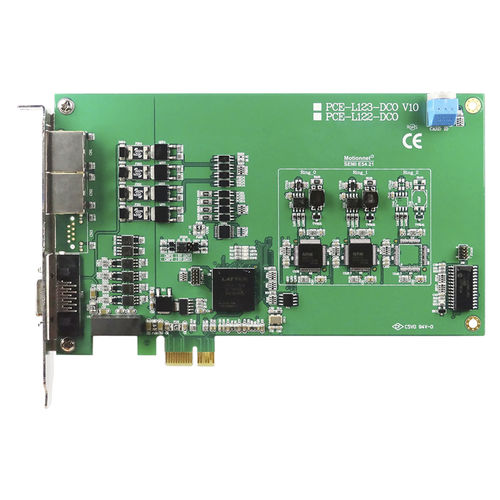

PCE-L122-DCO è una scheda di controllo master PCI Express standard con estensione di rete ad alta velocità in tempo reale chiamata Motionnet. Motionnet è una nuova serie di sistemi di comunicazione progettati per applicazioni di automazione versatili. Questo master può collegare fino a 64x2=128 moduli slave. Ci sono 3 categorie di moduli slave: controllo del movimento, I/O digitale e funzioni varie. PCE-L122-DCO fornisce anche funzioni ad alte prestazioni, uscita Auto-Compare Trigger e FIFO Latch. Queste caratteristiche migliorano notevolmente le applicazioni più avanzate.
Caratteristiche
Conforme a PCI Express x1
Max. Velocità di trasferimento 20Mbps
2 Anelli di Motionnet® Master
Max. 128 moduli slave Motionnet® supportati
● Facile installazione con presa telefonica RJ45 e diagnostica a LED
Confrontare l'uscita FIFO x 2
Chiusura FIFO ad alta velocità x 4
I/O isolato per uso generale: 4 DI e 4 DO
IC hardware con ID univoco
Motionnet
Numero di anelli: 2
Interfaccia seriale: Half duplex RS-485 con isolamento del trasformatore
Tipo di cavo: Cavo Ethernet CAT5 UTP/STP
Protezione dalle sovratensioni: 10KV
Velocità di trasmissione: 2,5Mbps, 5Mbps, 10Mbps e 20Mbps
Controllo del flusso di dati: Automatico
Distanza di comunicazione: Max. 100M (20Mbps/32 moduli slave)
Numero del modulo slave di comunicazione: 2 Anelli con Max. 128 slave (1 anello con 64 slave)
Ingresso digitale isolato: IN x 4, tipo NPN
Uscita digitale isolata: OUT x 4, tipo NPN
ID univoco: IC hardware
Ingresso encoder incrementale: ±EA x 2, ±EB x 2
Posizione confrontare l'uscita: CMP x 2
Ingresso per il blocco della posizione: LTC x 4, 1024 punti / ch.
Generale
Tipo di autobus: 1 corsia 2,5 Gb/s PCI Express
Consumo di energia: 3.3VDC a 430mA, 12VDC a 55mA tipico
Temperatura di lavoro: Da 0 a 60°C
---
