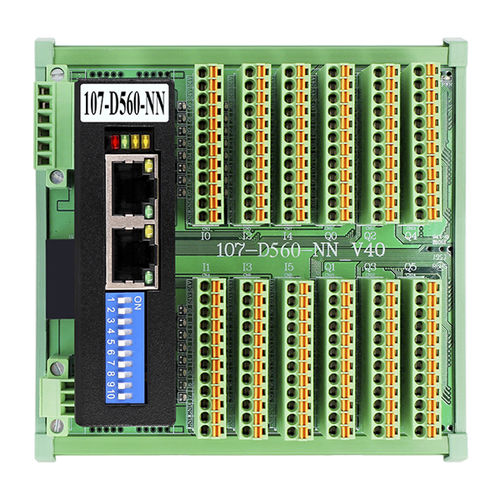

La serie 107-D5xx è un modulo slave Digital I/O Motionnet® a 96 canali. Con il cavo CAT5, la Serie 107-D5xx può essere collegata in serie. È inoltre dotata di jack telefonico RJ45 per una facile installazione e di LED per una facile diagnosi
Caratteristiche
Moduli slave I/O digitali Motionnet® 96-Ch
Max. Velocità di trasferimento 20Mbps
● Facile installazione con presa telefonica RJ45 e diagnosi a LED
Morsettiera a innesto con connettori a spina a molla
● Montaggio su guida DIN (L-122 x L-125 x A-77 mm)
Motionnet
Interfaccia seriale: Half duplex RS-485 con isolamento del trasformatore
Tipo di cavo: Cavo Ethernet CAT5 UTP/STP
Protezione dalle sovratensioni: 10KV
Velocità di trasmissione: 2,5Mbps, 5Mbps, 10Mbps e 20Mbps
Tensione di isolamento I/O: 3750Vrms
Tipi di ingresso: NPN
Impedenza d'ingresso: 5.6KΩ/0.5W
Corrente di ingresso: ±5mA (Max.)
Tipi di uscita: Transistor Darlington a collettore aperto NPN
Capacità di commutazione: Ogni uscita Ch. è 350mA a 24VDC
Tempo di risposta: On to Off, circa 50μs;
Da spento a acceso, circa 10μs
Protezione da sovracorrente: 3A (Max.) per ogni porta (8-Ch.)
Generale
Ingresso alimentazione: Da 9VDC a 36VDC
Consumo di energia: 6W tipico
Temperatura di lavoro: Da 0 a 60°C
---
