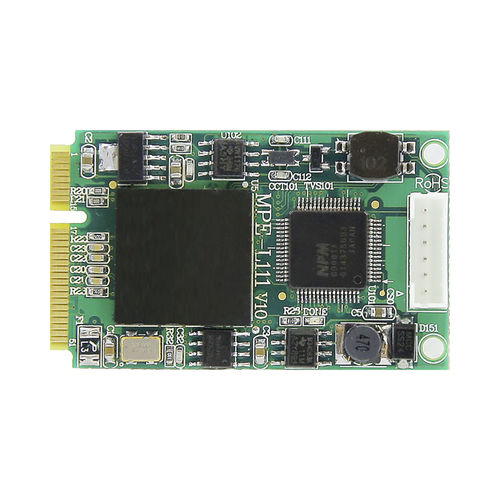

La scheda di controllo master MPE-L111 è progettata per gli utenti che hanno bisogno di sviluppare rapidamente e facilmente applicazioni come il controllo del movimento e i controlli di I/O. MPE-L111 è una scheda di controllo master mini PCI Express con estensione di rete ad alta velocità in tempo reale chiamata Motionnet. Motionnet è una nuova serie di sistemi di comunicazione progettati per applicazioni di automazione versatili.
Caratteristiche
● mini PCI Express
PCI Express mini Card Elettromeccanica Rev. 1.2
Max. Velocità di trasferimento 20Mbps
1 anello di Motionnet® Master
Max. 64 moduli slave Motionnet® supportati
Motionnet
Numero di anello: 1
Interfaccia seriale: Half duplex RS-485 con isolamento del trasformatore
Tipo di cavoCAT5: cavo Ethernet UTP/STP
Protezione dalle sovratensioni: 10KV
Velocità di trasmissione: 2,5Mbps, 5Mbps, 10Mbps e 20Mbps
Controllo del flusso di dati: Automatico
Distanza di comunicazione: Max. 100M (20Mbps/32 moduli slave)
Numero del modulo slave di comunicazione: 1 anello con Max. 64 slave
Fattore di forma: mini PCI Express
Generale
Tipo di autobus: 1 corsia 2,5 Gb/s PCI Express
Consumo di energia: 3.3VDC a 500mA tipico
Temperatura di lavoro: Da 0 a 60°C
---
