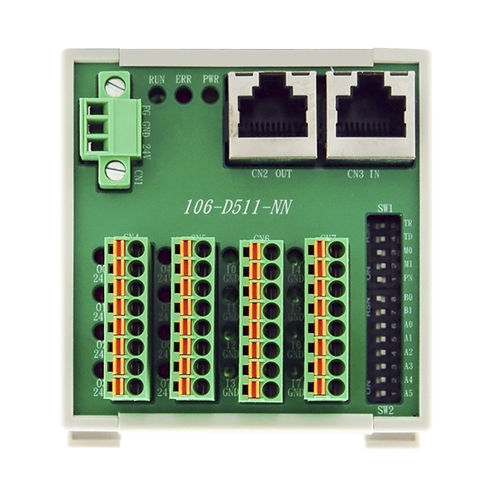

La serie 106-D5xx è un modulo slave Digital I/O Motionnet® a 16 canali. Con il cavo CAT5, la Serie 106-D5xx può essere collegata in serie. È inoltre dotata di jack telefonico RJ45 per una facile installazione e di LED per una facile diagnosi
Caratteristiche
Moduli slave I/O digitali Motionnet® a 16 canali
Max. Velocità di trasferimento 20Mbps
● Facile installazione con presa telefonica RJ45 e diagnosi a LED
Morsettiera a innesto con connettori a spina a molla
● Montaggio su guida DIN (L-75 x L-69 x A-41 mm)
Motionnet
Interfaccia seriale: Half duplex RS-485 con isolamento del trasformatore
Tipo di cavo: Cavo Ethernet CAT5 UTP/STP
Protezione dalle sovratensioni: 10KV
Velocità di trasmissione: 2,5Mbps, 5Mbps, 10Mbps e 20Mbps
Tensione di isolamento I/O: 3750Vrms
Impedenza d'ingresso: 5.6KΩ/0.5W
Corrente di ingresso±: 5mA (max.)
Tipi di uscita: Transistor Darlington a collettore aperto NPN
Capacità di commutazione: Ogni uscita Ch. è 350mA a 24VDC
Tempo di risposta: On to Off, circa 50μs ;
Da spento a acceso, circa 10μs
Protezione da sovracorrente: 3A (Max.) per ogni porta (8 Ch.)
Generale
Potenza assorbita: 24VDC±10%
Consumo di energia: 1.5W tipico
Temperatura di lavoro: Da 0 a 60°C
---
