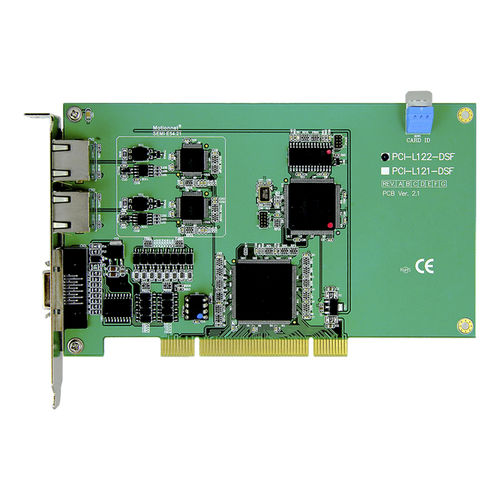

Scheda di controllo motore PCI PCI-L122-DSF

EthernetdigitaleRS-485

La scheda di controllo master PCI-L122-DSF è progettata per gli utenti che hanno bisogno di sviluppare rapidamente e facilmente applicazioni come il controllo del movimento e i controlli di I/O. PCI-L122-DSF è una scheda di controllo master PCI standard con estensione di rete ad alta velocità in tempo reale chiamata Motionnet. Motionnet è una nuova serie di sistemi di comunicazione progettati per applicazioni di automazione versatili. PCI-L122-DSF è progettato seguendo il fattore di forma PCI standard. Questo master può collegare fino a 64x2=128 moduli slave. Ci sono 3 categorie di moduli slave, per il controllo del movimento, I/O digitale e funzioni varie. Caratteristiche Max. Velocità di trasferimento 20Mbps 2 Anelli di Motionnet® Master Max. 128 moduli slave Motionnet® supportati ● Facile installazione con presa telefonica RJ45 e diagnostica a LED I/O isolato per uso generale: 8 DI e 8 DO IC hardware con ID univoco Motionnet Numero di anelli: 2 Interfaccia seriale: Half duplex RS-485 con isolamento del trasformatore Tipo di cavo: Cavo Ethernet CAT5 UTP/STP Protezione dalle sovratensioni: 10KV Velocità di trasmissione: 2,5Mbps, 5Mbps, 10Mbps e 20Mbps Controllo del flusso di dati: Automatico Distanza di comunicazione: Max. 100M (20Mbps/32 moduli slave) Numero del modulo slave di comunicazione: 2 Anelli con Max. 128 slave (1 anello con 64 slave) Ingresso digitale isolato: IN x 8, tipo NPN/PNP Uscita digitale isolata: OUT x 8, tipo NPN ID univoco: IC hardware Generale Tipo di autobus: PCI Spec. 2.2; supporta 32 bit Consumo di energia: 5VDC a 500mA tipico Temperatura di lavoro: Da 0 a 60°C
