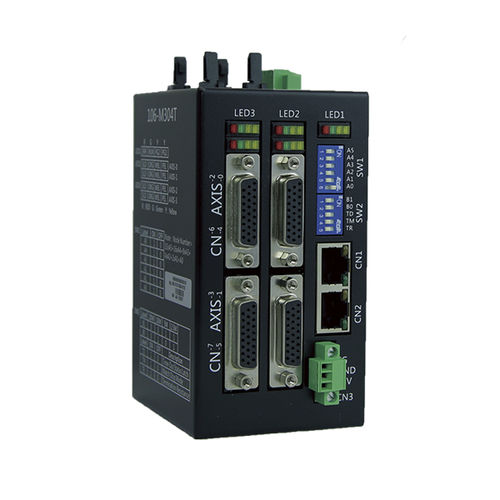

Controllore di movimento 4 assi 106-M304T series

2 assiEthernetdigitale

Il 106-M304T è un modulo slave Motion Controller Motionnet® a 4 assi. Il controllo del movimento a 4 assi fornisce un'interpolazione lineare da 2 a 4 assi, un'interpolazione circolare a 2 assi e anche un'interpolazione continua con continuità di velocità. Fornisce 13 modalità di homing per diversi tipi di macchine. Fornisce anche funzioni di confronto di posizione e di trigger di uscita da applicare ad altre applicazioni, come l'acquisizione di immagini al volo. Le funzioni di blocco e di interruzione della posizione consentono agli utenti di utilizzare ampiamente le funzioni con altre applicazioni come la misura della lunghezza delle macchine utensili. 106-M304T fornisce interfacce I/O digitali dedicate al servoazionamento/motore, ad esempio, ALM, INP ed ERC e anche interfacce I/O digitali dedicate alla macchina, ad esempio, ORG, PEL ed EMG. Questi segnali I/O dedicati garantiscono la funzionalità via hardware e quindi riducono il carico del software. Caratteristiche Moduli slave Motion Controller Motionnet® a 4 assi Dimensioni: L-120 x L-64 x A-80mm Max. 6.5MHz, frequenza di uscita a 4 assi Contatore a 28 bit per encoder incrementale Interpolazione lineare, circolare e continua Tempo di accelerazione e decelerazione programmabile Supporto dei profili di velocità con curva a T e curva a S Cambiare velocità/posizione al volo ● Confronto della posizione e uscita di trigger Confrontare l'uscita FIFO x 2 ● Avvio/arresto simultaneo su più moduli di controllo del movimento ● Facile installazione con presa telefonica RJ45 e diagnostica a LED Motionnet Controllore di comunicazioneMotionnet® slave motion controller ASIC Interfaccia serialeHalf duplex RS-485 con isolamento del trasformatore Cavo tipoCAT5 Cavo Ethernet UTP/STP UTP/STP Protezione contro le sovratensioni10KV Velocità di trasmissione 2.5Mbps, 5Mbps, 10Mbps e 20Mbps
