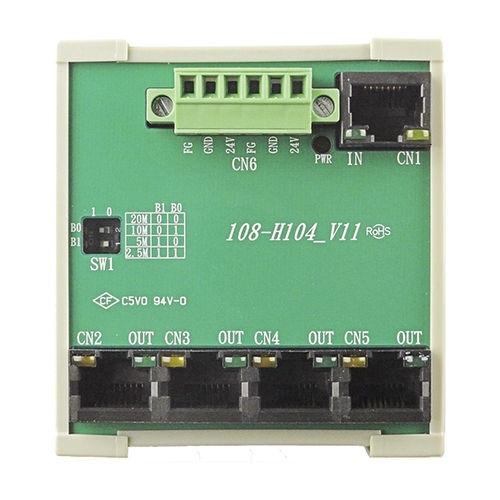

108-H104 è un modulo slave Hub Motionnet® a 4 canali. Con il cavo CAT5, 108-H104 può essere collegato in serie. È inoltre dotato di jack telefonico RJ45 per una facile installazione e di LED per una facile diagnosi
Caratteristiche
Moduli slave Hub Motionnet® 4-Ch
Max. Velocità di trasferimento 20Mbps
● Facile installazione con presa telefonica RJ45 e diagnosi a LED
● Montaggio su guida DIN (L-75 x L-69 x A-31 mm)
Motionnet
Interfaccia seriale: Half duplex RS-485 con isolamento del trasformatore
Tipo di cavo: Cavo Ethernet CAT5 UTP/STP
Protezione dalle sovratensioni: 10KV
Velocità di trasmissione: 2,5Mbps, 5Mbps, 10Mbps e 20Mbps
Tensione di isolamento I/O: 3750Vrms
Numero di Hub a cascata: Max. 3 strati
Ritardo di trasferimento: 900ns per il trasferimento verso l'alto e 900ns per il trasferimento verso il basso (1800ns per entrambi i trasferimenti)
Protocollo di comunicazione seriale: Protocollo proprietario Motionnet
Generale
Ingresso alimentazione: da 18VDC a 36VDC
Consumo di energia: 1.5W tipico
Temperatura di lavoro: Da 0 a 60°C
---
