Caratteristiche

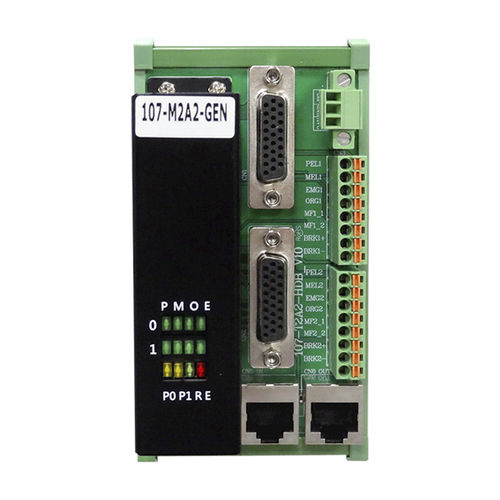

Controllore di movimento a 2 assi
Max. Velocità di trasferimento 20Mbps
● Ultra compatto, un controllore integrato a 2 assi
Max. 6.Frequenza di uscita a 5MHz
Contatore a 32 bit per encoder incrementale
Tempo di accelerazione e decelerazione programmabile
Supporto dei profili di velocità con curva a T e curva a S
● Facile installazione con presa telefonica RJ45 e diagnostica a LED
● Montaggio su guida DIN (L-122 x L-65 x A-104 mm)
Motionnet
Controllore di comunicazioneMotionnet® slave motion controller ASIC
Interfaccia serialeHalf duplex RS-485 con isolamento del trasformatore
Cavo tipoCAT5 Cavo Ethernet UTP/STP UTP/STP
Protezione contro le sovratensioni10KV
Velocità di trasmissione 2.5Mbps, 5Mbps, 10Mbps e 20Mbps
Modalità di uscita a impulsi programmabileOUT/DIR, CW/CCW, fase A/B
Comando a impulsi programmabile speedMax. 6.5Mpps
Modalità di ritorno a casa13 tipi
Profilo della velocità Curva a T e curva a S
Contatore per segnali di retroazione dell'encoder28 bit
Posizione confrontare l'uscitaCMP
Ingresso encoder incrementale±EA x2, ±EB x2
Ingresso segnale indice encoder±EZ x2
Interfaccia macchinaPEL x2, MELx2, ORG x2, SLD x2 e EMG x2
Interfaccia servoazionamentoALM x2, RDY x2, SVON x2, INP x2 e ERC x2
Indicatore LEDPWR x2, RUN x2, ERR x2, PEL x2, MEL x2, ORG x2, SLD x2, EMG x2
Generale
Potenza assorbita24VDC±10%
Consumo energetico5W tipico
Temperatura di lavoro da 0 a 60°C
---
