Modulo I/O asservito 108-C144

digitaleRJ45RS-485

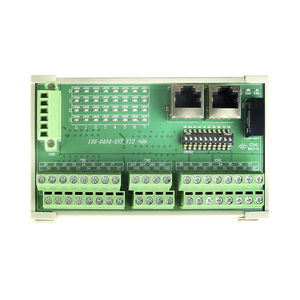

108-C144 108-C144 è un modulo slave Encoder Motionnet® a 4 canali. La velocità di trasferimento è fino a Max. 20Mbps. Con il cavo CAT5, 108-C144 può essere collegato in serie. Esso fornisce anche funzioni di confronto di posizione e di trigger di uscita da applicare ad altre applicazioni, come l'acquisizione di immagini al volo. Caratteristiche Moduli slave Encoder Motionnet® 4-Ch Max. Velocità di trasferimento 20Mbps ● Facile installazione con presa telefonica RJ45 e diagnosi a LED ● Confronto della posizione e uscita di trigger Confrontare l'uscita FIFO x 2 ● Montaggio su guida DIN (L-77 x L-124 x A-34 mm) Motionner® - Interfaccia seriale: Half duplex RS-485 con isolamento del trasformatore Tipo di cavo: Cavo Ethernet CAT5 UTP / ST P Protezione dalle sovratensioni: 10 KV Velocità di trasmissione: 2,5Mbps, 5Mbps, 10Mbps e 20Mbps Tensione di isolamento I/O: 3750 Vrms Encoder - Encoder Ch.: encoder 4-Ch. indipendente a 32 bit Tipo di ingresso encoder: Isolato Tensione di ingresso isolata: Livello logico 0 : 1V Max.; Livello logico 1 : 5V Encoder incrementale: ±EA x 4, ±EB x 4 Uscita digitale: DO x 4 Posizione confrontare l'uscita: CMP x 4 ; 1.024 punti / cap. 1 e 2 Generale Ingresso alimentazione: da 18VDC a 36VDC Consumo di energia: 1.5W tipico Température di lavoro: Da 0 a 60°C
