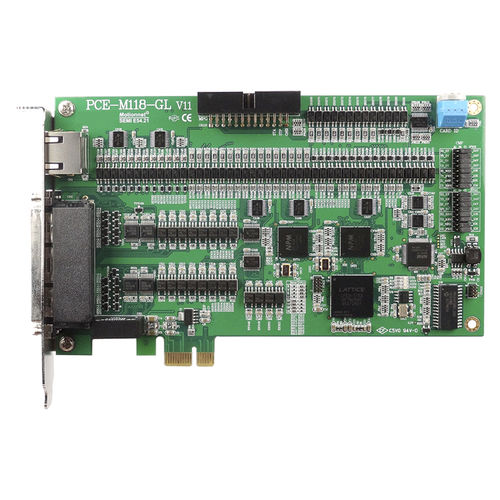

Scheda di controllo motore PCI PCE-M118-GL

8 assi2 assidigitale

Il PCE-M118-GL è un controllore di movimento avanzato composto da 2 parti principali, un controllore di movimento a 8 assi e un'estensione di rete in tempo reale ad alta velocità, Motionnet. Il controllore di movimento a 8 assi fornisce un'interpolazione lineare da 2 a 4 assi, un'interpolazione circolare a 2 assi e anche un'interpolazione continua con continuità di velocità. Fornisce 13 modalità di homing per diversi tipi di macchine. Fornisce anche funzioni di confronto di posizione e di trigger di uscita da applicare ad altre applicazioni, come l'acquisizione di immagini al volo. Le funzioni di blocco e di interruzione della posizione consentono agli utenti di utilizzare ampiamente le funzioni con altre applicazioni come la misura della lunghezza delle macchine utensili. Il PCE-M118-GL fornisce interfacce I/O digitali dedicate al servoazionamento/motore, ad esempio, ALM, INP ed ERC e anche interfacce I/O digitali dedicate alla macchina, ad esempio ORG, PEL ed EMG. Questi segnali I/O dedicati garantiscono la funzionalità via hardware e quindi riducono il carico del software. Caratteristiche Conforme a PCI Express x1 Controllo del movimento a bordo a 8 assi con Max. 6.Frequenza di uscita a impulsi di 5MHz 1 anello di Motionnet®Master Max. 64 Supporto moduli Motionnet®slave Interpolazione lineare, circolare, elicoidale e continua Funzione di bloccaggio posizione ad alta velocità ● Avviamento/arresto simultaneo su più assi Tempo di accelerazione e decelerazione programmabile Uscita a impulsi programmabile e interrupt ● Confronto della posizione e uscita di trigger Confrontare l'uscita FIFO x 4 Velocità di trasferimento programmabile fino a 20 Mbps Generatore di impulsi manuale IC hardware con ID univoco Controllo del movimento Modalità di uscita a impulsi: OUT/DIR, CW/CCW, A/B Velocità di uscita degli impulsi: Max. 6.5Mpps Intervallo di posizione: 32 bit Modalità ritorno a casa: 13 tipi Profili di velocità: Curva a T e curva a S
