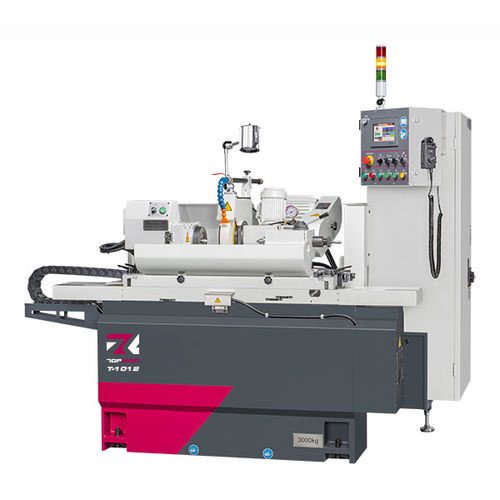

Rettificatrice cilindrica T-1012

per pezzi da lavorareper pezzi piccoliorizzontale

INTRODUZIONE
Il TOPKING T-1012 è la rettificatrice cilindrica NC più compatta della serie T, progettata per officine con spazio limitato e per la produzione di piccole parti di precisione multi-step. Offre distanza tra i centri di 300 mm e passaggio tavola di Ø270 mm, consentendo lavorazioni stabili di componenti da piccoli a medi con ingombro ridotto. Gli assi X e Z sono azionati da servo e la macchina dispone di un'interfaccia grafica (GUI) per una programmazione numerica intuitiva. Il T-1012 mantiene la struttura rigida della serie T e un sistema di lubrificazione idrostatica automatico per garantire precisione a livello micron durante operazioni ad alta velocità.

CAPACITÀ

• Passaggio su tavola: Ø270 mm
• Distanza tra i centri: 300 mm
• Diametro max. di rettifica: Ø250 mm
• Cappa abrasiva: Ø355 x 38~50 x Ø127 mm

CARATTERISTICA MACCHINA - INTERFACCIA GRAFICA AD ALTE PRESTAZIONI
L'interfaccia grafica di dialogo fornisce un ambiente operativo semplice e sicuro. I programmi numerici possono eseguire automaticamente cicli di rettifica, dressing e compensazioni. Il sistema memorizza coordinate di origine meccanica, rettifica, dressing e compensazioni con un solo tasto. Sono selezionabili più metodi di rettifica e dressing in base ai requisiti del pezzo.

CARATTERISTICA MACCHINA - BASE RIGIDA
La struttura macchina è progettata per elevata rigidità: sedi di scorrimento più spesse, pattino con guida 1V + 1 piana e progettazione della lubrificazione su principio di pressione statica per maggiore stabilità e precisione rispetto ai concetti leggeri.

CARATTERISTICA MACCHINA - SISTEMA DI LUBRIFICAZIONE IDROSTATICA
Le guide del tavolo e del gruppo mola sono lubrificate da un sistema automatico idrostatico per migliorare la costanza della lubrificazione e la fluidità di scorrimento, consentendo un migliore controllo dell'avanzamento e precisione di lavorazione.

CARATTERISTICA MACCHINA - COSTRUZIONE DEL TESTA MOLA
Il mandrino della mola è realizzato in acciaio legato SNCM-220 con normalizzazione, tempra, rinvenimento, cementazione, trattamento criogenico e rettifica di precisione/finitura a specchio. La durezza superficiale supera HRC62 per resistere a deformazioni e usura e garantire precisione a lungo termine.

CARATTERISTICA MACCHINA - TESTA PEZZO E CONTROPUNTA
La testa pezzo utilizza cuscinetti di precisione e una trasmissione servo con regolazione continua della velocità. Il mandrino di tipo fisso migliora accuratezza e stabilità. La contropunta è lubrificata a bagno d'olio con indicatore del livello per mantenere un supporto costante nei lavori tra punte.

CARATTERISTICA MACCHINA - PORTAUTENSILE DIAMANTE
Il porta-diamante montato su slitta è fissato alla slitta dell'asse Z per minimizzare l'errore dovuto a ripetute calibrazioni della posizione di dressing. Sono disponibili vari dispositivi di dressing per adattarsi alle geometrie dei componenti.

SPECIFICHE
Capacità

• Passaggio su tavola: Ø270 mm
• Distanza tra i centri / Lunghezza max. di rettifica: 300 mm
• Diametro max. di rettifica: Ø250 mm
• Lunghezza max. di rettifica: 300 mm
• Carico max. sostenuto tra punte: 60 kg
• Altezza centro (da tavolo a punta): 135 mm

Mola

• Dimensioni (O.D. x larghezza x I.D.): Ø355 x 38~50 x Ø127 mm
• Velocità lineare: 33 m/sec

Tavola

• Angolo di rotazione: 0° ~ 12°

Testa pezzo

• Angolo di rotazione: -30° ~ +90°
• Conicità centro: MT No.3 (opt. MT No.4)
• Velocità mandrino: 10 ~ 300 rpm
• Carico max mandrino (portautensile incluso): 15 kg (Lung. max.: 150 mm)

Contropunta

• Conicità centro: MT No.3 (opt. MT No.4)
• Spostamento centro: Manuale
• Corsa contropunta: 25 mm

Corsa asse X

• Corsa max.: 220 mm
• Velocità rapida: 6000 mm/min
• Velocità automatica di avanzamento: 0.001 ~ 2000 mm/min
• Impostazione minima avanzamento: 0.001 mm

Corsa asse Z

• Corsa max.: 560 mm
• Velocità rapida: 6000 mm/min
• Velocità automatica di avanzamento: 0.001 ~ 2000 mm/min
• Impostazione minima avanzamento: 0.001 mm

Motori di azionamento

• Mandrino mola: 3.75 kW
• Motore mandrino pezzo: 0.85 kW (servo AC)
• Avanzamento testa mola X: 1.0 kW (servo AC)
• Avanzamento tavola Z: 1.5 kW (servo AC)
• Pompa olio lubrificazione: 0.075 kW
• Pompa lubrificazione mandrino mola: 0.18 kW
• Pompa refrigerante: 0.18 kW

Capacità serbatoi

• Serbatoio lubrificazione mandrino mola: 14 L
• Serbatoio lubrificazione: 15 L

Macchina

• Dimensioni (L x W x H): 2420 x 1540 x 2112 mm
• Peso netto: 2600 kg
• Altezza centro (da pavimento a punta): 1057 mm

ACCESSORI STANDARD

• Mola e flangia x1 set
• Guide coniche in carburo (2 pcs/set) x1 set
• Porta-diamante (tipo slitta) x1 set
• Sistema elettrico x1 set
• Sistema di lubrificazione x1 set
• Sistema refrigerante x1 set
• Lampada da lavoro x1 set
• Attrezzi (tampone di livellamento) e cassetta degli attrezzi x1 set

ACCESSORI OPZIONALI

• Accessorio per rettifica interna (incl. un mandrino e inverter G.W.)
• Contropunta idraulica
• Morsetto di trasmissione a bloccaggio cam
• Portapezzi 2 pcs/set
• Supporto fisso 2 punti
• Supporto fisso 3 punti
• Mandrino 3 ganasce
• Mandrino 4 ganasce
• Mola e flangia di ricambio
• Dispositivo di dressing a rullo diamantato (connessione con flangia al testa pezzo)
• Supporto bilanciamento mola & albero
• Bilanciatore automatico mola
• Sonda di contatto
• Calibro in processo automatico
• Paratia semi-splash
• Paratia completamente chiusa
• Separatore magnetico refrigerante
• Filtro carta
• Collettore nebbia d'olio

VIDEO
Sono disponibili video dimostrativi e di setup che mostrano dressing, rettifica di pezzi multi-step e configurazione della sonda per il T-1012.

CARATTERISTICHE TECNICHE

• Modello: T-1012
• Passaggio su tavola: Ø270 mm
• Distanza tra i centri / Lunghezza max. di rettifica: 300 mm
• Diametro max. di rettifica: Ø250 mm
• Dimensioni mola: Ø355 x 38~50 x Ø127 mm
• Corsa asse X: 220 mm / Corsa asse Z: 560 mm
• Potenza mandrino mola: 3.75 kW
• Peso netto: 2600 kg
• Dimensioni macchina (L x W x H): 2420 x 1540 x 2112 mm
