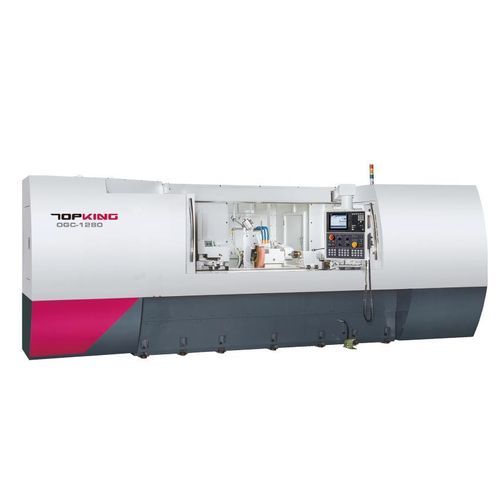

Centro di rettifica cilindrico OGC series

per pezzi da lavorareorizzontaleCNC

INTRODUZIONE
La rettificatrice cilindrica CNC TOPKING — serie OGC è progettata per rettifiche cilindriche esterne ad alta precisione. Gli assi X e Z sono azionati da viti a ricircolo di sfere di precisione e servomotori. La macchina integra un controllo CNC con interfaccia grafica per semplificare la configurazione e l'uso.

CAPACITÀ
Passo libero sulla tavola: Ø320 / Ø420 mm
Distanza tra centri: 2000 mm
Diametro max di rettifica: Ø300 / Ø400 mm
Lunghezza max di rettifica: 2000 mm
Ruota abrasiva: Ø405 x 50 x Ø127 mm

CARATTERISTICHE DELLA MACCHINA
SISTEMA OPERATIVO INTUITIVO
Il controllore CNC integrato con GUI guida l'operatore nella suddivisione grafica dei processi di rettifica e dressatura. Non sono necessari codici G/M manuali, riducendo i tempi di programmazione.

STRUTTURA MACCHINA RIGIDA
La progettazione privilegia la rigidità per migliorare la stabilità durante la rettifica e mantenere la precisione geometrica.

SISTEMA DI LUBRIFICAZIONE IDROSTATICA
Le guide della tavola e della testa mola sono lubrificate da un sistema idrostatico automatico che migliora la scorrevolezza e la precisione delle avanzamenti.

COSTRUZIONE DELLA TESTA MOLA
Il mandrino mola è in acciaio legato SNCM-220 sottoposto a normalizzazione, tempra/ricottura, cementazione e trattamento criogenico, seguito da rettifica e lucidatura di precisione fino a > HRC62 per ridurre deformazioni e usura.

MANDRINO E CONTROPUNTO
Il mandrino di lavoro utilizza cuscinetti di precisione; la testa di lavoro azionata da servomotore offre variazione velocità continua. Il contropunto è lubrificato a bagno d'olio con indicatore del livello e movimento manuale del centro (corsa 25 mm).

PORTAUTENSILE DIAMANTE
Portautensile di dressatura montato sul contropunto con diverse opzioni di dressatura adattabili al pezzo.

CICLO DI RETTIFICA
Vengono fornite sequenze grafiche di rettifica e dressatura per guidare il processo e garantirne la ripetibilità.

SPECIFICHE

• Serie: OGC series
• Modelli: OGC-1280, OGC-1680
• Distanza tra centri: 2000 mm
• Diametro max di rettifica: Ø300 mm (OGC-1280) / Ø400 mm (OGC-1680)
• Lunghezza max di rettifica: 2000 mm
• Ruota abrasiva: Ø405 x 50 x Ø127 mm, velocità lineare 45 m/sec
• Corsa asse X: 250 mm; corsa asse Z: 2540 mm
• Potenza mandrino mola: 3.75 kW (opz. 5.5 kW)
• Ingombro macchina: 7700 x 2470 x 2306 mm
• Peso netto approx.: 6000 kg (OGC-1280) / 6200 kg (OGC-1680)

ACCESSORI - ACCESSORI STANDARD

• Controllo CNC (Marca: Mitsubishi) x 1 set
• Ruota abrasiva e flangia x 1 set
• Punte in metallo duro (2 pcs/set) x 1 set
• Portautensile diamante (montato sul contropunto) x 1 set
• Scala lineare per asse X x 1 set
• Inverter per mandrino mola x 1 set
• Sistema elettrico x 1 set
• Schermo anti-spruzzo completamente chiuso x 1 set
• Sistema di lubrificazione x 1 set
• Sistema di raffreddamento x 1 set
• Lampada da lavoro x 1 set
• Attrezzi (tampone di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI - ACCESSORI OPCIONALI

• Accessorio per rettifica interna (incl. un mandrino e inverter per ruota)
• Contropunto idraulico
• Ganci di trasmissione a bloccaggio cam
• Supporto pezzo 2 pcs/set
• Mandrino di appoggio 2 punti
• Mandrino di appoggio 3 punti regolabile
• Mandrino scroll 3 ganasce regolabile
• Mandrino scroll 4 ganasce regolabile
• Supporto e albero per bilanciamento ruota
• Bilanciatore automatico per ruota
• Ruota abrasiva e flangia di ricambio
• Dispositivo dressante a rullo
• Sonda di contatto
• Misuratore in-process automatico
• Controllo gioco
• Separatore magnetico del refrigerante
• Filtro a carta
• Collettore di nebbia d'olio
