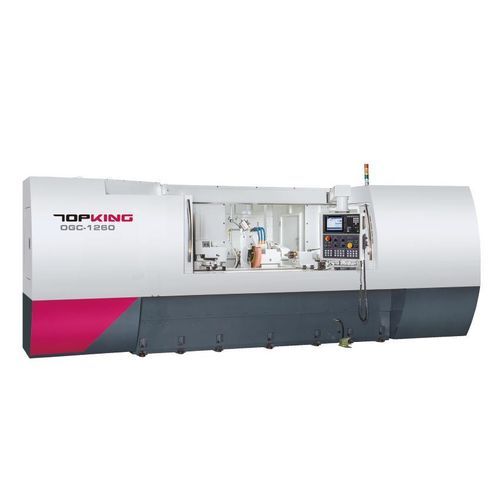

Rettificatrice cilindrica OGC series

per pezzi da lavorareorizzontaleCNC

INTRODUZIONE
La serie OGC di rettificatrici cilindriche TOPKING è progettata per la rettifica cilindrica esterna e interna di precisione con interfaccia grafica CNC. Gli assi X e Z sono azionati da viti a ricircolo di sfere di precisione e servomotori. Il controllo CNC integrato con GUI semplifica l'impostazione dei processi e riduce la complessità della programmazione.

CAPACITÀ
Diametro sopra il tavolo: Ø320 / Ø420 mm
Distanza fra i centri: 1500 mm
Diametro max. di rettifica: Ø300 / Ø400 mm
Lunghezza max. di rettifica: 1500 mm
Ruota di rettifica: Ø405 x 50 x Ø127 mm

CARATTERISTICHE DELLA MACCHINA

• SISTEMA OPERATIVO INTUITIVO : CNC integrato con GUI che guida l'operatore a suddividere componenti complessi in operazioni di rettifica; editing dei processi e dressatura numerica senza programmazione G/M manuale.
• STRUTTURA RIGIDA : Progetto strutturale rinforzato per aumentare la rigidità rispetto ai design leggeri.
• SISTEMA DI LUBRIFICAZIONE IDROSTATICA : Le guide del tavolo e della testa mola sono lubrificate da un sistema idrostatico automatico per movimenti più fluidi e maggiore precisione di avanzamento.
• COSTRUZIONE DELLA TESTA MOLA : Mandrino G.W. in acciaio legato SNCM-220 trattato (normalizzazione, tempra, cementazione e trattamento criogenico), seguito da rettifica di precisione e finitura a specchio; durezza superficiale ≥ HRC62° per minimizzare deformazioni e usura.
• TESTA PORTAPEZZO E CONTROPUNTA : Cuscinetti di precisione sulla mandrino; testa porta pezzo azionata da servomotore con velocità variabile infinita; mandrino fisso per stabilità; contropunta con lubrificazione a bagno d'olio e indicatore del livello olio.
• PORTAUTENSILE DIAMANTE : Porta utensile diamantato montato su contropunta disponibile; compatibile con dispositivi di dressatura diversi in base alle esigenze del pezzo.

CICLO DI RETTIFICA
Vengono forniti diagrammi di ciclo di rettifica e dressatura a supporto della pianificazione del processo.

ACCESSORI STANDARD

• Controller CNC (Mitsubishi) x 1 set
• Ruota di rettifica e flangia x 1 set
• Punte portapezzo in carburo (2 pcs/set) x 1 set
• Portautensile diamante (montato su contropunta) x 1 set
• Scala lineare per asse X x 1 set
• Inverter per ruota di rettifica x 1 set
• Sistema elettrico x 1 set
• Paraschizzi completamente chiuso x 1
• Sistema di lubrificazione x 1 set
• Sistema di raffreddamento x 1 set
• Lampada di lavoro x 1
• Utensili (tasselli di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPZIONALI

• Accessorio per rettifica interna (incl. un mandrino e inverter G.W.)
• Contropunta idraulica
• Morse di trascinamento con bloccaggio a camma
• Supporto pezzo 2 pcs/set
• Steady rest a 2 punti
• Steady rest regolabile a 3 punti
• Mandrino scroll 3 ganasce regolabile
• Mandrino scroll 4 ganasce regolabile
• Supporto e albero per equilibratura ruota
• Equilibratore automatico ruota
• Ruota di scorta e flangia
• Dispositivo di dressatura a rulli
• Sonda di contatto
• Misura automatica in processo
• Controllo del gap
• Separatore magnetico per refrigerante
• Filtro a carta
• Collettore di nebbia d'olio

SPECIFICHE TECNICHE

• Diametro sopra il tavolo: Ø320 mm / Ø420 mm
• Distanza fra i centri: 1500 mm
• Diametro max. di rettifica: Ø300 mm / Ø400 mm
• Lunghezza max. di rettifica: 1500 mm
• Carico max. tra i centri: 100 kg / 150 kg
• Altezza del centro (da tavolo a punta): 160 mm / 210 mm
• Dimensione ruota (Ø est. x larghezza x Ø int.): Ø405 x 50 x Ø127 mm
• Velocità lineare ruota: 45 m/sec
• Angolo di inclinazione del tavolo: -3° ~ +8°
• Angolo di inclinazione della testa: -30° ~ +90°
• Cone testa: MT n. 4
• Velocità mandrino: 10 ~ 300 rpm
• Carico max. mandrino (porta utensile incluso): 35 kg (lung. max.: 150 mm)
• Cone contropunta: MT n. 4
• Spostamento contropunta: manuale
• Corsa contropunta: 25 mm
• Corsa asse X (max.): 250 mm
• Velocità RAPIDA asse X: 6000 mm/min
• Velocità auto alimentazione asse X: 0.001 ~ 2000 mm/min
• Impostazione min. alimentazione asse X: 0.001 mm
• Corsa asse Z (max.): 1805 mm
• Velocità RAPIDA asse Z: 6000 mm/min
• Velocità auto alimentazione asse Z: 0.001 ~ 2000 mm/min
• Impostazione min. alimentazione asse Z: 0.001 mm
• Motori - Mandrino ruota: 3.75 kW (5.5 kW)
• Motore - Mandrino testa (servo): 1.8 kW (servo AC)
• Motore - Avanzamento testa X (servo): 1.5 kW (servo AC)
• Motore - Avanzamento tavola Z (servo): 3.5 kW (servo AC)
• Pompa lubrificazione mandrino: 0.18 kW
• Pompa olio lubrificazione: 0.37 kW
• Pompa refrigerante: 0.18 kW
• Serbatoio olio mandrino: 18 L
• Serbatoio olio lubrificazione: 22 L
• Dimensioni macchina: 6100 x 2470 x 2306 mm
• Peso netto: 4800 kg / 5000 kg
• Altezza del centro (da pavimento a punta): 1095 mm / 1145 mm
• Nota: * Specifiche e dimensioni soggette a modifica senza preavviso.
