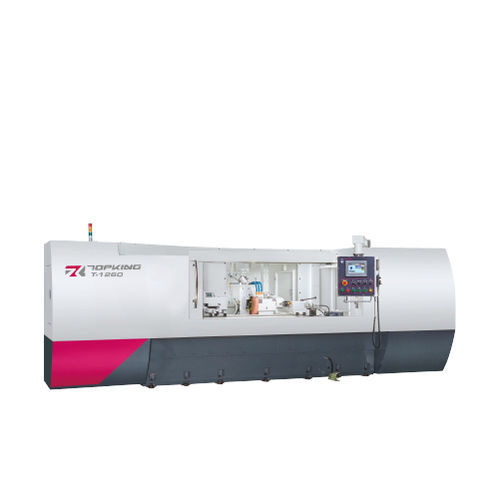

Rettificatrice cilindrica T series

per pezzi da lavorareorizzontaleNC

INTRODUZIONE
La rettifica cilindrica TOPKING serie T è progettata per rettifiche a più fasi e passaggi su componenti cilindrici. Gli assi X e Z sono azionati da servomotori NC con viti a ricircolo di sfere. La serie T integra un sistema di controllo grafico ad alte prestazioni che semplifica la programmazione e consente l'esecuzione automatica dei cicli di rettifica e dressatura, correzioni e la memorizzazione delle coordinate (origine meccanica, rettifica, dressatura, compensazione).

CAPACITÀ
Passaggio sopra il tavolo: Ø320 / Ø420 mm
Distanza tra centri: 1500 mm
Diametro max. di rettifica: Ø300 / Ø400 mm
Ruota di rettifica: Ø405 x 50 x Ø127 mm

CARATTERISTICA MACCHINA — INTERFACCIA GRAFICA AD ALTE PRESTAZIONI
■ L'interfaccia grafica di dialogo fornisce un ambiente operativo intuitivo. La programmazione numerica automatizza cicli di rettifica e dressatura, correzioni e altri comandi. La memorizzazione delle coordinate con un tasto supporta origine meccanica, rettifica, dressatura e compensazione. Vari metodi di rettifica e dressatura sono selezionabili in base alle esigenze del pezzo.

CARATTERISTICA MACCHINA — BASAMENTO RIGIDO
■ Progetto strutturale rinforzato con sedile di scorrimento più spesso, struttura guide 1V 1 piana e progetto di lubrificazione basato su principio di pressione statica per garantire precisione e stabilità durante la rettifica.

CARATTERISTICA MACCHINA — SISTEMA DI LUBRIFICAZIONE IDROSTATICA
■ Le guide del tavolo e della testa ruota sono lubrificate da un sistema automatico idrostatico che migliora la lubrificazione, la scorrevolezza della rettifica e la precisione di avanzamento.

CARATTERISTICA MACCHINA — COSTRUZIONE DELLA TESTA RUOTA
■ Il mandrino G.W. è realizzato in acciaio legato SNCM-220 con trattamenti termici multipli, rettificato con precisione e finitura a specchio; durezza superficiale superiore a HRC62 per assicurare precisione e resistenza all'usura a lungo termine.

CARATTERISTICA MACCHINA — TESTA DI LAVORO E CONTROPUNTA
■ Il mandrino di lavoro utilizza cuscinetti di precisione ed è azionato da un servomotore a velocità variabile. Il mandrino fisso migliora la precisione. La contropunta utilizza lubrificazione a bagno d'olio e include un indicatore del livello dell'olio.

CARATTERISTICA MACCHINA — PORTAUTENSILE IN DIAMANTE
■ Porta-utensile in diamante montato sulla contropunta incluso. Disponibili diversi dispositivi di dressatura per adattarsi ai requisiti dei componenti.

SPECIFICHE
Capacity | T-1260 | T-1660
Passaggio sopra il tavolo | Ø320 mm | Ø420 mm
Distanza tra centri | 1500 mm | 1500 mm
Diametro max. di rettifica | Ø300 mm | Ø400 mm
Lunghezza max. di rettifica | 1500 mm | 1500 mm
Carico max. tenuto tra centri | 100 kg | 150 kg
Altezza del centro (da tavolo a punta) | 160 mm | 210 mm

Ruota di rettifica (O.D. x larghezza x I.D.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Velocità lineare | 33 m/sec | 33 m/sec

Tavolo (angolo di inclinazione) | -3° ~ +8° | -3° ~ +8°
Testa di lavoro (angolo di inclinazione) | -30° ~ +90° | -30° ~ +90°
Cono | MT. No. 4 | MT. No. 4
Velocità mandrino | 10 ~ 300 rpm | 10 ~ 300 rpm
Carico max. mandrino (porta-utensile incluso) | 35 kg (lunghezza max.:150 mm) | 35 kg (lunghezza max.:150 mm)

Contropunta (cono) | MT. No. 4 | MT. No. 4
Spostamento centro contropunta | Manuale | Manuale
Corsa contropunta | 25 mm | 25 mm

Corsa asse X (max.) | 250 mm | 250 mm
Velocità avanzamento rapido X | 6000 mm/Min | 6000 mm/Min
Velocità alimentazione automatica X | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Impostazione minima avanzamento X | 0.001 mm | 0.001 mm

Corsa asse Z (max.) | 1265 mm | 1265 mm
Velocità avanzamento rapido Z | 6000 mm/Min | 6000 mm/Min
Velocità alimentazione automatica Z | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Impostazione minima avanzamento Z | 0.001 mm | 0.001 mm

Motori azionamento (mandrino ruota) | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Motore mandrino lavoro (servo) | 1.8 kW (AC servo) | 1.8 kW (AC servo)
Avanzamento testa-ruota X (servo) | 1.5 kW (AC servo) | 1.5 kW (AC servo)
Avanzamento tavola Z (servo) | 3.5 kW (AC servo) | 3.5 kW (AC servo)
Bomba olio lubrificazione | 0.37 kW | 0.37 kW
Bomba olio mandrino ruota | 0.18 kW | 0.18 kW
Bomba refrigerante | 0.18 kW | 0.18 kW

Capacità serbatoi (olio mandrino ruota) | 18 L | 18 L
Serbatoio olio lubrificazione | 22 L | 22 L

Dimensioni macchina (L x W x H) | 6178 x 2910 x 2310 mm | 6178 x 2910 x 2310 mm
Peso netto | 4100 kg | 4300 kg
Altezza del centro (da pavimento a punta) | 1095 mm | 1145 mm

ACCESSORI STANDARD

• Ruota di rettifica e flangia x 1 set
• Punte di appoggio con inserti in carburo (2 pcs/set) x 1 set
• Porta-utensile in diamante (montato sulla contropunta) x 1 set
• Sistema elettrico x 1 set
• Sistema di lubrificazione x 1 set
• Sistema refrigerante x 1 set
• Lampada da lavoro x 1 set
• Strumenti (tampone di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPZIONALI

• Accessorio per rettifica interna (incl. un mandrino e inverter G.W.)
• Contropunta idraulica
• Dog d'azionamento tipo bloccaggio a camma
• Supporti di lavoro 2 pcs/set
• Supporto fisso 2 punti
• Supporto fisso 3 punti
• Mandrino 3 ganasce
• Mandrino 4 ganasce
• Ruota di rettifica e flangia di ricambio
• Dispositivo di dressatura a rullo di diamante (connessione con testa tramite flangia)
• Panca di equilibratura e albero
• Equilibratore automatico della ruota
• Sonda di contatto
• Misuratore automatico in processo
• Paratia semi-splash
• Paratia completamente chiusa
• Separatore magnetico del refrigerante
• Filtro carta
• Raccoglitore nebbia d'olio

VIDEO
Video integrato disponibile che mostra rettifica multi-step in set-up unico con sonda per la serie T.

CARATTERISTICHE / SPECIFICHE TECNICHE

• Serie: T series (2NC series)
• Modelli: T-1260, T-1660
• Distanza tra centri: 1500 mm
• Passaggio sul tavolo: T-1260 Ø320 mm; T-1660 Ø420 mm
• Diametro max. di rettifica: T-1260 Ø300 mm; T-1660 Ø400 mm
• Dimensione ruota: Ø405 x 50 x Ø127 mm
• Corsa asse X: 250 mm; Corsa asse Z: 1265 mm
• Avanzamento rapido: 6000 mm/min (X e Z)
• Velocità alimentazione auto: 0.001 ~ 2000 mm/min
• Motore mandrino ruota: 3.75 kW (opz. 5.5 kW)
• Motore mandrino lavoro: 1.8 kW (AC servo)
• Motore avanzamento tavola Z: 3.5 kW (AC servo)
• Dimensioni macchina (L x W x H): 6178 x 2910 x 2310 mm
• Peso netto: T-1260 4100 kg; T-1660 4300 kg
